Проект КМ и КМД

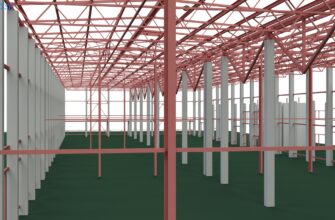

Конструирование металлических конструкций быстровозводимого здания — важнейший этап в строительстве промышленных, гражданских и коммерческих объектов. Основой этого процесса являются два взаимосвязанных этапа — Разработка проекта КМ и КМД.

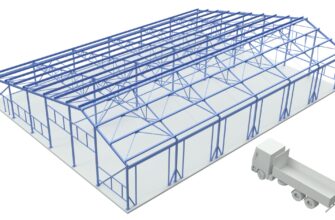

Проект КМ (конструкции металлические) — это стадия, на которой формируется пространственная концепция металлических элементов в каркасе объекта. Этот раздел необходим для разрешений на строительство! Для небольших строений на частной территории обычно не требуется! Кратко (подробней см.: состав раздела КМ) включает в себя:
- Общий вид конструкций. Общие указания. Общая спецификация металла. Ведомость конструктивных элементов.
- Схематическое отображение поэтажных планов с горизонтальными размерами, с обозначениями наименований всех марок.
- Вертикальные разрезы по быстровозводимому зданию с основными вертикальными отметками.
- Все узлы металлоконструкций с размерами и выносками деталей.

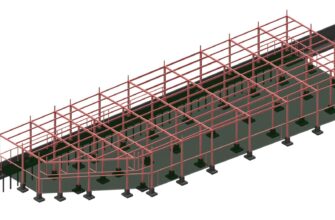

Цель данной документации сформировать, на основании архитектуры, надежный оптимизированный металлокаркас! Эти чертежи становятся базой для разработки раздела железобетонных фундаментов и дальнейшая разработка деталировочных чертежей.
Проект КМД (Конструкции металлические деталировочные) — это следующая стадия, на которой создаются детализированные чертежи для изготовления и монтажа конструкций на строй площадки. Кратко включает (подробней см.: состав раздела КМД) в себя:
- Общий вид и указания к изготовление конструкций. Итоговая точная спецификация металла и болтов.
- Монтажные схемы, в которых должна отображаться каждая сборочная отправочная марка.
- Монтажные узлы с информацией по метизу и сварке.
- Точная деталировка каждой детали.
| КМ | КМД | |
|---|---|---|
| Этап | Промежуточный (после архитектуры) | Финальный для возведения |
| Назначение | Проектные — для администрации | Рабочие — для сварщиков и монтажников |
| Функция | Отобразить конструктивные решения | Изготовление и монтаж конструкций |
| Сложность | Инженерные расчёты | Инженерная точность |
Проектирование металлоконструкций
Страна развивается, производство и товарооборот растет, мелкий бизнес имеет расцветает. На фоне этого в последнее время имеет тенденция роста заказов документации:
| Процент заказов | Возможные особенности | Объекты |
|---|---|---|
| Складские — 30% | Внутренний этаж | Для товаров; Маркетплейс |
| Производственные — 25% | Наличие крана балки | Цех; автосервис; Мастерская |
| Коммерческие — 30% | Архитектурная выразительность | Магазин; ТЦ; Рынок |
| Сельскохозяйственные — 10% | Арочные ангары | Коровник, Овцеводческая ферма |
| Сложные сооружения — 5% | Уникальность | Мачта |
Стоимость разработки проекта КМ и КМД
Так этот сайт является продолжением моего основного, и своих здесь не разработал привожу пока калькуляторы подсчет на их страницах! Итак калькуляторы на:
- Обычные небольшие быстровозводимые здания
- Тентовые ангары
- Производственные здания
- Крупные объекты
Построенные объекты
Тут привожу некоторые построенные здания по нашей документации быстровозводимые здания! Они отличаются своими малыми размерами — поэтому отдельную статью нет смысла и желания. Поэтому краткое описание каркаса, где строилось и отличительные особенности:

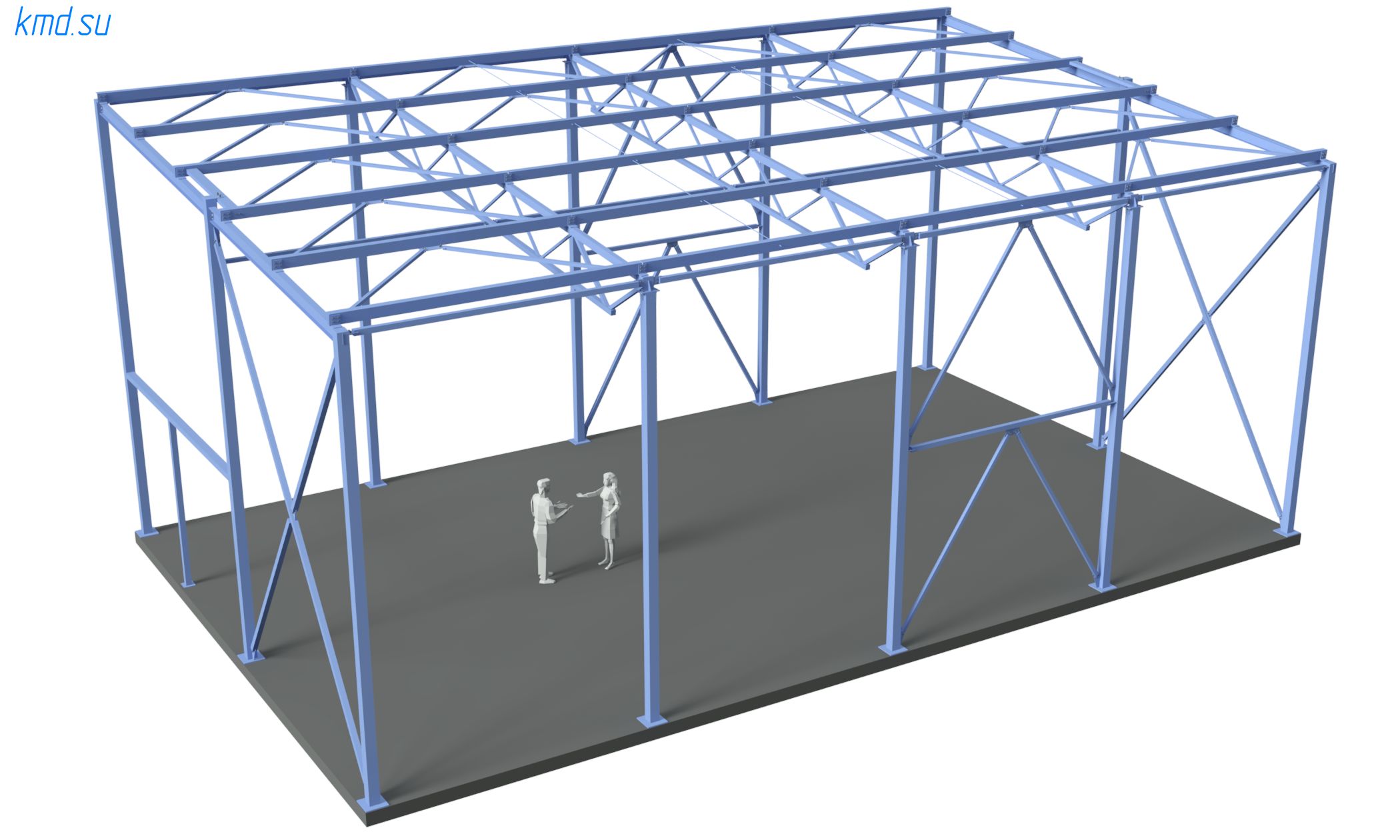

Односкатный склад
Место строительство п. Видное Московской области. Отличительная черта, что это мой первый заказа с моего другого сайта которому уже 5 лет, но стал оживляться заметно после написании серии статей на тему типовой проект. Итак поступил заказ на односкатный склад с размерами в осях 11 на 18 метров со средней высотой 8м.
- Сразу вспоминаю, как заказчик переживал по поводу надежности и просил даже заложить с хорошим запасом. На что я ему дал ссылку на мои работы другого сайта производственные здания — он успокоился. Всё будет надежно и все сечения будут исключительно по расчётам, все строго с этим! — больше нет смысла закладывать, а меньше опасно!
- Плита уже была залита и нужно было подогнать наружные габариты здания с учетом толщины панелей к краю фундамента.
- Шаг колонн принят 4,5м — есть минус в этом — что длина хлыста проката 12,0м и остатки придется между собой стыковать.

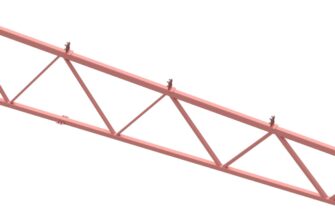

Стропильные Фермы — с параллельными поясами из профтрубы. - Металлокаркас — выполнен на болтовых соединениях, хотя заказчик потом передумал и захотел исключительно сварке.
- Для данного проекта объекта разработаны разделы КМД и КМ (без оформления).
