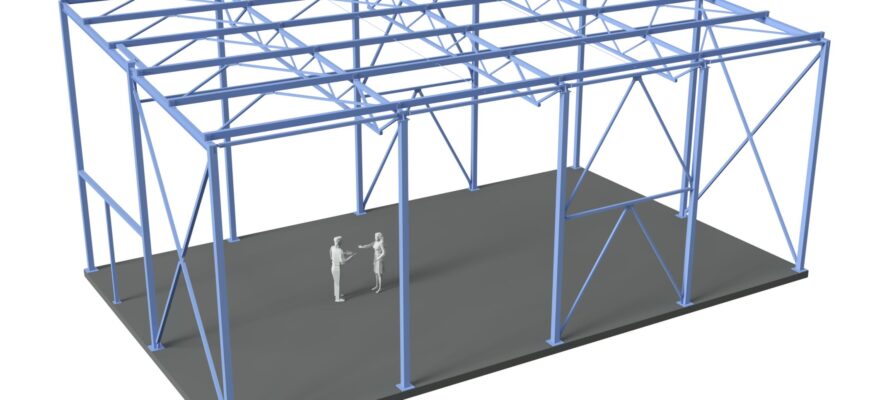

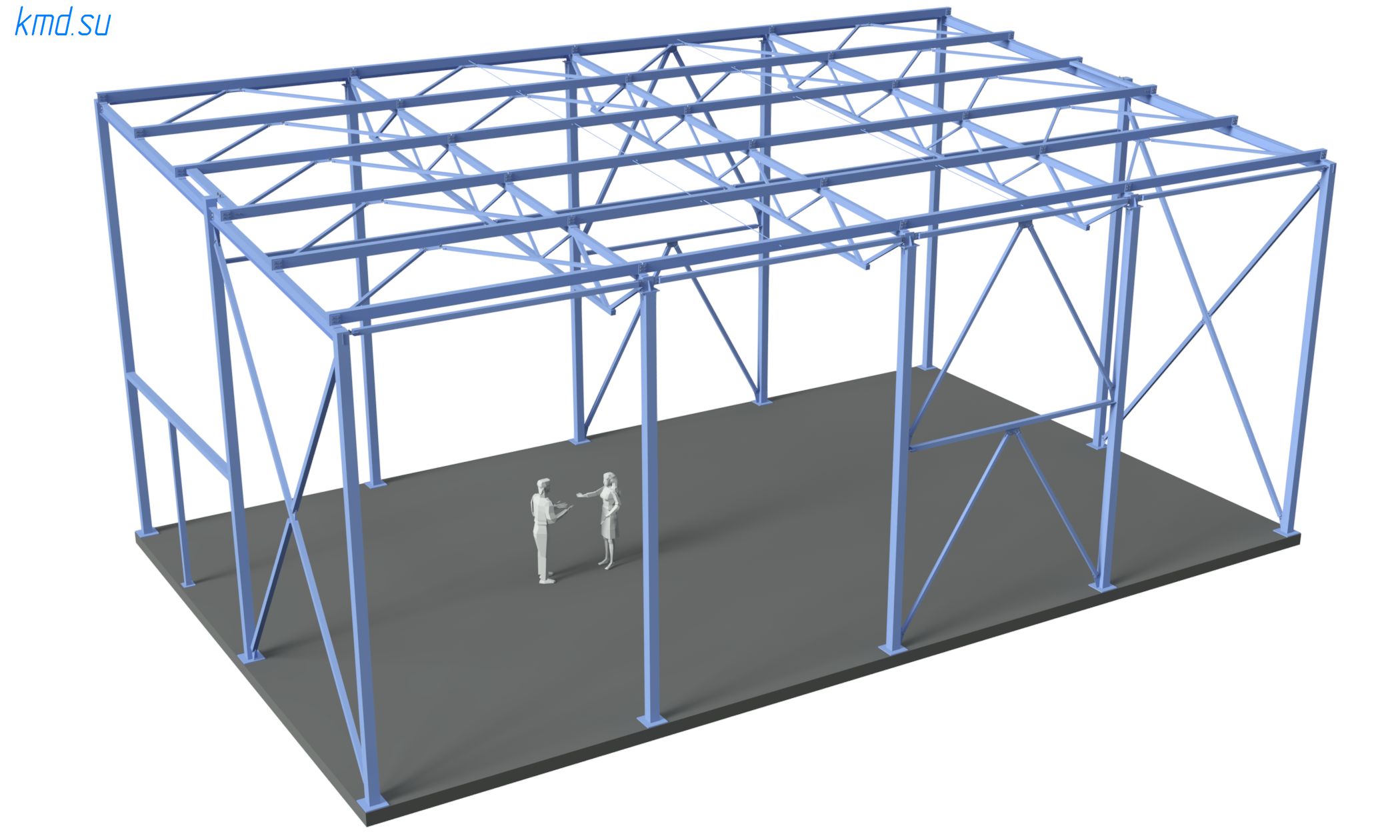

Место строительство п. Видное Московской области. Отличительная черта, что это мой первый заказа с моего другого сайта которому уже 5 лет, но стал оживляться заметно после написании серии статей на тему типовой проект. Итак поступило предложение на односкатный склад с размерами в осях 11 на 18 метров со средней высотой 8м.
- Сразу вспоминаю, как заказчик переживал по поводу надежности и просил даже заложить с хорошим запасом. На что я ему дал ссылку на мои работы другого сайта производственные здания — он успокоился. Всё будет надежно и сечения будут исключительно по расчётам, с этим строго! - больше нет смысла закладывать, а меньше опасно! Чтобы аргументированно заложить запас нужно дать мне задание спроектировать на нагрузки выше нормативных. Зимой 2025—2026 было очень много снега и некоторые крыши рухнули даже по слухам в торговом центре в Питере. Мне никто не звонил с претензиями что мое сооружение рухнуло!
- Плита уже была залита и нужно было подогнать наружные габариты здания с учетом толщины панелей к краю фундамента. Такой металлокаркас хорошо работает и на одиночных буронабивных монолитных железобетонных сваях. Также можно забить одиночные свая к примеру 200×200мм. Еще один экономный вариант использовать сборные жб плиты серии ФЛ.
- Шаг колонн принят 4,5м — есть минус в этом — что длина хлыста проката 12,0м и остатки придется между собой стыковать. В общем расстояние между колоннами может быть любое, но чтобы прийти к экономии для подобных сооружений лучше делать 4,0м
Стропильные Фермы — с параллельными поясами из профтрубы. - Металлокаркас — выполнен на болтовых соединениях, хотя заказчик потом передумал и захотел исключительно сварке. Такое решение применяется когда нет высококвалифицированных рабочих, или когда идет сборка на стройплощадке.
КМ+КМД
Здесь не требовалось оформить отдельно раздел КМ, но КМД оформил — выполнил проектирование всех металлоконструкций и узлов сопряжений односкатного склада. Тут привожу пример оформления деталировочной документации — полный альбом, но без спецификаций для защиты авторских прав.
