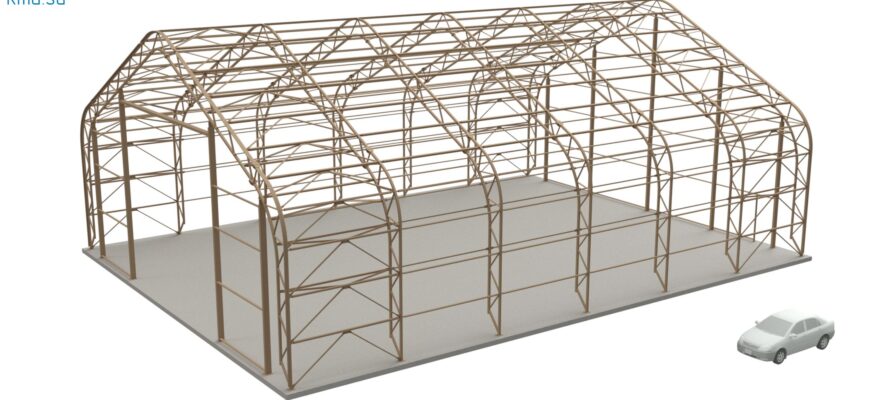

Ангар с покрытием ПВХ ткани 18 на 24 м

Данный шатровый склад проектировался (разработка проекта КМД, без оформления раздела КМ) для строительства в 2026г на острове в районе г. Астрахань. Не знаю кто непосредственный заказчик, но покрытие металлопрофиля недешевое -  холодное цинкование. А сама строительная фирма находится в г. Ростов! Исходными данными была картинка, которую видимо нашли в сети интернет, — «Вот такое сооружение хотим», и дали размеры под него! Подрядная организация впервые взяла такой тентовый объект — руководитель немного переживал, как изготовят ему обшивку из ПВХ ткани. Я пояснил, что для изготовителей нужны файлы .dwg плюс скиду 3d модель в формате .ifc, чтобы при необходимости могли визуально изучить металлокаркас.

Особенности проектирования

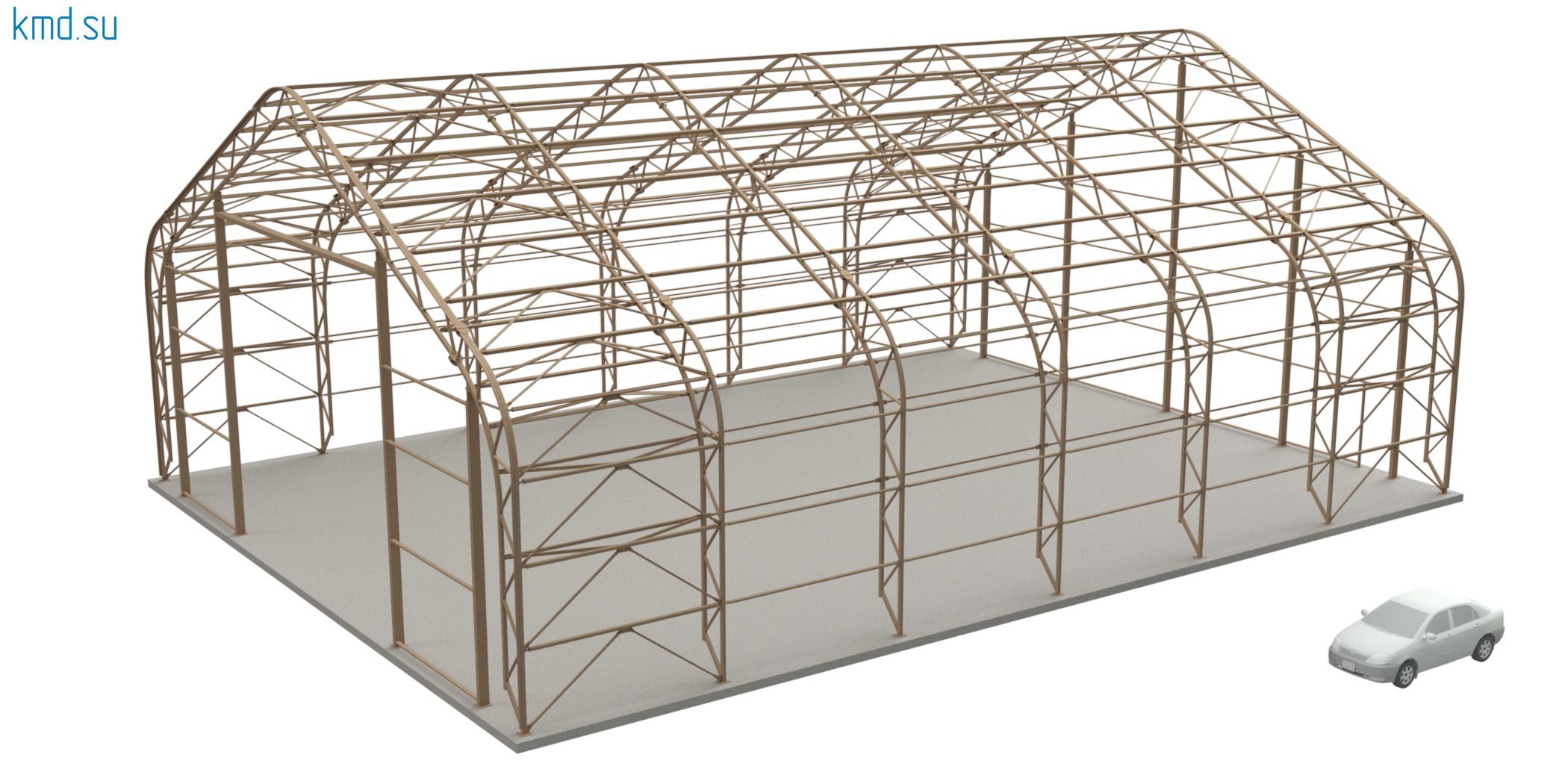

• Такой шатровый склад имеет неприятную для меня геометрию, с точки зрения моделирования металлокаркаса. В исходном изображении, внутренний контру имел прямолинейные участки, я согласовал на криволинейные — эстетичнее смотрится. Однако их вариант конструктивно правильней (в месте стыка фермы со стеной-колонной). Я это этот момент решил тоже оптимизировать другим радиусом загиба — цель увеличить рабочую высоту фермы в этом месте. Это первый мой опыт — в результате которого понял что нужно максимально возможно увеличить высоту, тк в этом месте определяется сечение профильной трубы колонной части.
• Месторасположение остров — открытая территория, сооружение имеет высоту 10,0м! Кроме того сам ветровой район сильный — III, однако снеговая — I нагрузка минимальная из возможных. Усилия от ветра в металлоконструкциях составляют 60% от суммарных! Металлоёмкость при таких параметрах оказалось ожидаемого!
• В этом проекте предусмотрены большие ворота 8×7 (h)м, под которые  заложены фахверковые стойки по расчету! И кроме этого в задней части эвакуационная дверь
• По практике ветровые ригеля в зданиях предусматриваются на сварке всегда! Здесь же кровля переходит плавно в стену — поэтому там все на болтах, а в торцах здания оставил предусмотрел на сварке. Да немного нелогично — где-то на болтах, а где-то на сварке — но замечаний не было и оставил как есть.
• Был случай когда заказчик тентового ангара — хотел исключить обшивку из профильной трубы и заменить прогоны на тросики, чтобы получить  экономию! Из этого опыта я взял привычку — закладывать тросики по цокольной части, там это возможно сделать, тк профильной трубе мешают связи по стенам.

Строительные чертежи КМД-КМ

КМД-КМ Это значит, что деталировочные чертежи были выполнены без предварительного оформления КМ, однако все необходимые расчеты были выполнены. Здесь приведу показательные чертежи проекта шатрового склада, в которых нет данных о профилях. По моему уже большому опыту, такое оформление не вызывает вопросов у сборщиков.
