Пожарная часть

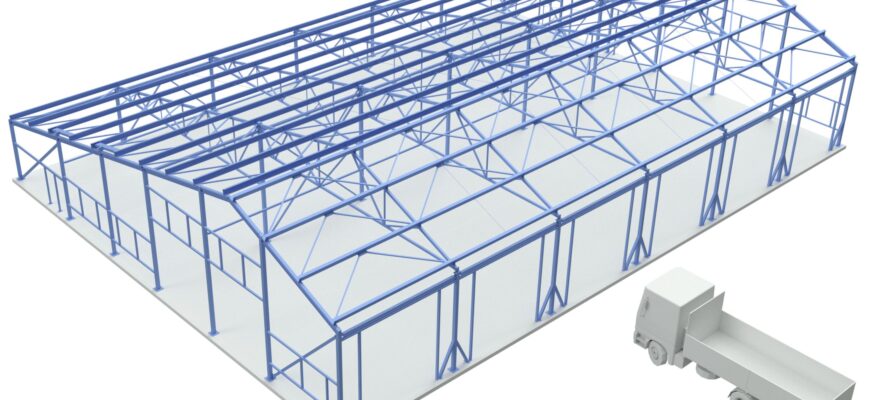

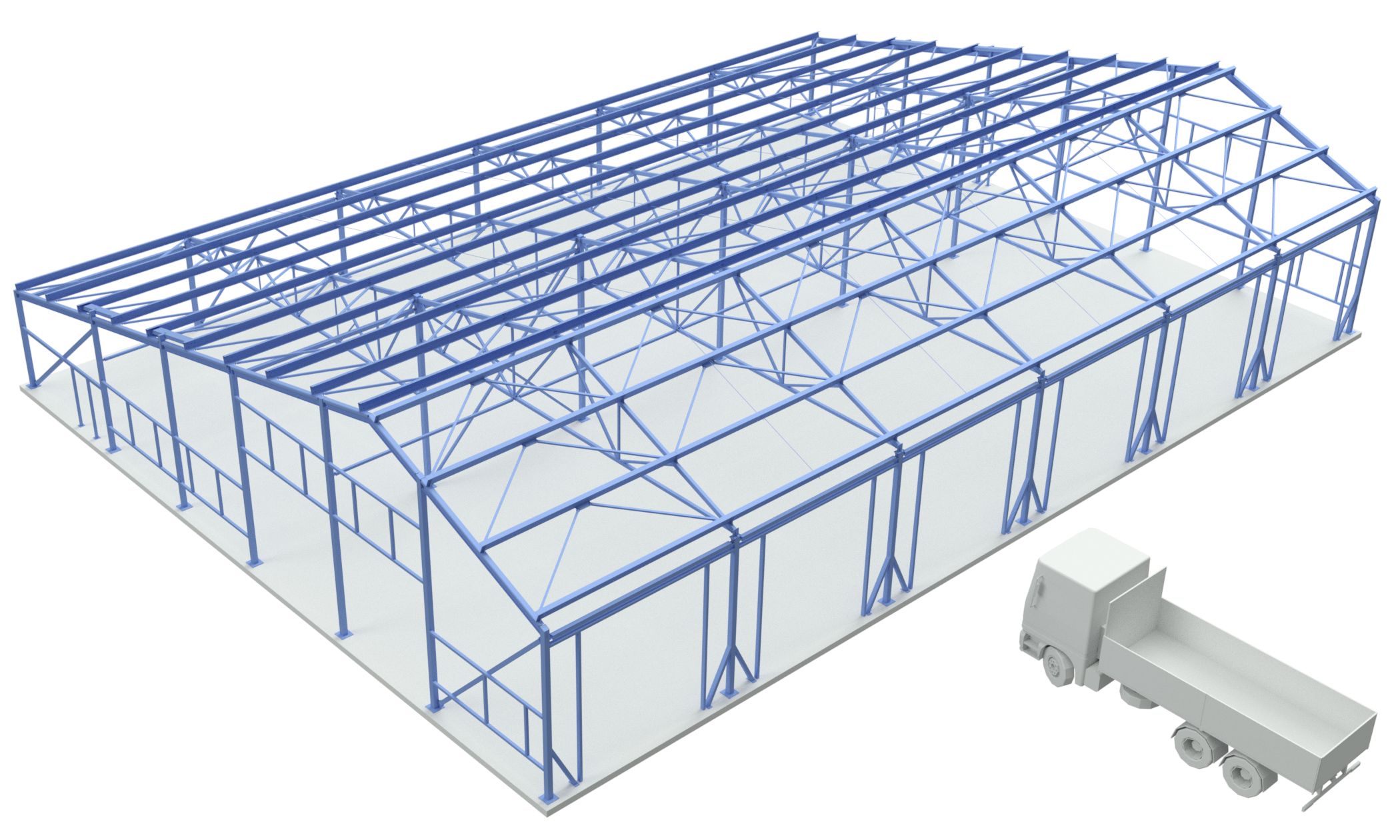

С конца 2024 по апрель 2025 — это первый Заказ на разработку чертежей стадий КМ и КМД. Необычно глухо — новые Заказчики обходят стороной, на плаву за счет исключительно старых связей. Поэтому взялся за работу с расценкой ниже чем в прошлом году. Итак по моему проекту строится это пожарное депо в Хабаровском крае, административного центра Ванинского р-на, это еще добавляет изюминку. Ведь между нами разница во времени 7 часов, а расстояние 8200км! Согласование шло наверное месяц и изначально хотели иметь официальный чертежи с лицензией, однако это в 2 раза дороже и решили своей печатью справиться (значит доверяют).

Особенности проектирования

Стадия КМ

1. Это временное здание пожарного депо,  которое монтируется на дорожные плиты. Сделав предварительные расчеты — высказал вывод, что под средними колоннами эти конструкции продавится, под крайними на пределе. В ходе поиска выхода экономичного строительства — выяснилось что основание скальный грунт, у них высокая несущая способность. Под каждую стоку будет бурить монолитные сваи, которые воспримут все вертикальные нагрузки.
2. В следствии первого пункта пришлось закладывать полностью связевую систему, где распорки по все 5 стенами в уровне прогонов покрытия (для обеспечения жесткого диска). Однако в каждом шаге технологией заложены ворота — и нет возможности предусмотреть раскосы. Выход нашелся делать водном в продольном направлении делать жесткую заделку колонн в к плите. Для этого добавил дополнительные раскосы, развивая тем самым опорную базу.
3. Непростая форма фасадов! Впервые конструирую подобные такие необычные стропильные конструкции. В одном из пролетов кроме этого к нижнему поясу крепится сэндич панель, для усиления которого добавил вертикальные затяжки.
4. На среднюю стоку примыкают фермы двух сторон, между собой стягиваются болтами в обход профильной трубы.
5. Было предупреждение — ограниченный сортамент металлопроката, отсутствие стали 09Г2С (высокопрочная) — учли в проекте.
6. Кровельное ограждение — сэндвич панели — и для жесткости от провисания — заложены затяжки.

Стадия КМД

• Предусмотрены ветровые ригеля под проемы (оконные, дверные, ворот), а также в уровне балок покрытия уголки. Согласованных архитектурой нет точных данных и поэтому накидал приблизительно!
• Металлоконструкции крепятся.

Объём деталировочных чертежей

• Монтажные схемы — 7листов;
• Отправочные марки — 83шт;
• Деталей -146шт.
