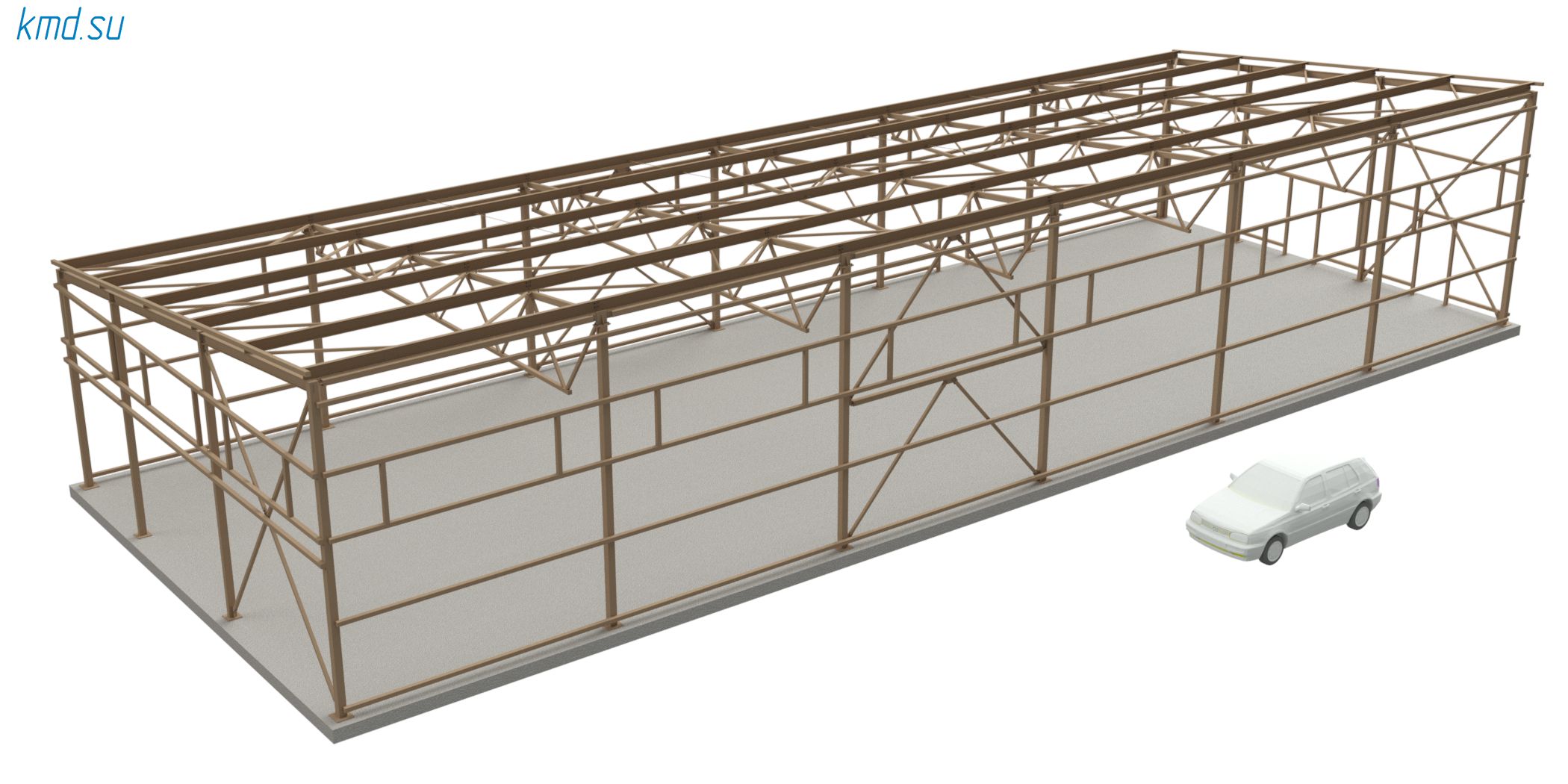

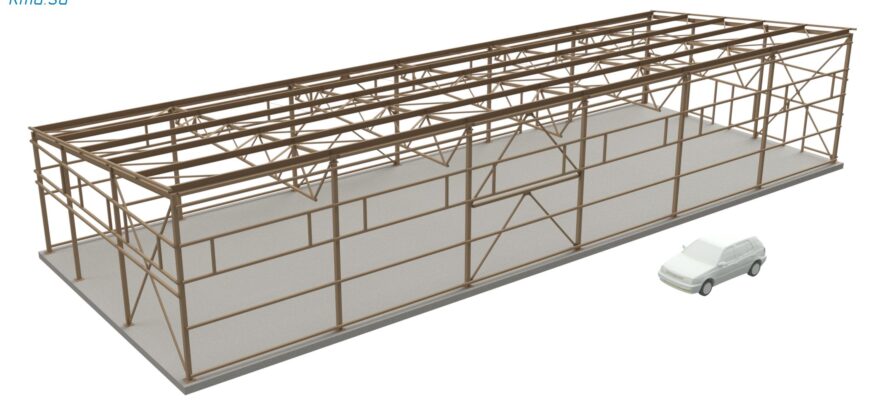

Быстровозводимые конструкции магазина 300 м2 — проект из сэндвич панелей, а именно металлокаркаса здания. Данный объект проектировался и пошел в строительство в начале 2026г в городе Самара. Заказчик уже обращался ранее к проектировщику из Краснодара — и весело попал на перерасход материалов в двое! В первоначальном варианте металлоёмкость 34т, да и с фундаментами переборщили, однако их переделали самостоятельно, а вот разработка КМ и КМД отдали мне.
Конструктивные особенности проектирования
Каркас
- Колонны имеют преимущественно сжимающие усилие по такой схеме — поэтому применяемый профиль это профтруба, которая также применяется для связей. Швеллер предусмотрен из гнутого профиля, распространенного типоразмера.
- Небольшой проект магазина 300 м2 — удобней применять кровлю односкатную, но потолок по требованию должен быть горизонтальный, для возможности подвесных потолков. Стропильную конструкцию мы уменьшили по высоте, против первоначального архитектурного варианта, чтобы снизить отапливаемый объём здания. Как следствие опустили и оконные проёмы в наружных стенах.
- Не могу сказать, но некоторые Заказчики требуют именно вертикальную раскладку сэндвич панелей!. Для этого нужно по всему периметру заложить горизонтальные ветровые ригеля, которые прибавляют минимум 10% плюсом металла. Эти ригеля пришлось установить по внешнему контуру стоек, тк в створ мешали разместить связи. И это вызвало потребность немного скорректировать, уменьшать, уже смоделированную конструкцию здания. Подгоняли габариты чтобы сандвич-панели выходили немного за грань цокольной балки.
- Металлоконструкции быстровозводимые — крепление все на болтах, кроме деталей под ограждение.
| Расход стали (IV снеговой, II ветровой районы) | 11,9т |
| Относительный расход | 35,7кг/м2 |
| С горизонтальными расположением сэндвич панелей показатели на 15% ниже! |
Отмечу — это крайне-редкий случай, первый в моей практике, когда уменьшение металлоёмкости оказалось в 3 раза!
Мы отдельно не разрабатывали раздел КМ, а только оформили КМД — однако стоимость всех расчётов естественно входит в цену проекта. Такой запрос весьма часто встречается и проектировщики упускают до 30% заказав, просто потому что не научились оформлять деталировочные чертежи, которые обычно заказывают строители уже вдогонку после стадии КМ.
Итак пример оформления — тут удаляем некоторую информацию:
Фундамент
Существующий, его уже до меня выполнили. Он представляет собой буронабивные сваи под колонн по 2шт. с обвязкой ростверком (цокольная балка). Такой вариант не позволяет выполнить жесткое крепление колонн — пришлось заложить каркас по связевой системе. Те жесткость обеспечивается исключительно системой распорок — по всем стенами и кровле. Торцевые стойки тоже пришлось подгонять под существующие сваи.
Я бы предпочел плотно-ребристый тип — самый экономичный вариант, однако не всегда применим! Второй вариант — под каждую колонну по одной сваи!
Заказать подобный проект магазина 300 м2
| Ориентировочная стоимость проектирования КМ + КМД | |||||
|---|---|---|---|---|---|
| Площадь | 300м2 | 600м2 | 900м2 | 1200м2 | 1500м2 |
| Цена, тыс. руб. | 80 | 100 | 120 | 140 | 160 |
| Сроки, дн | 3 | 3 | 5 | 6 | 7 |
