Производственно-складской комплекс

Документация КМ и КМД

Производственно-складской комплекс, расположенный в Московской области, г.о. Люберцы, р.п. Томилино. Был выполнен проект все 12 разделов. Потом как выяснил Заказчик подал в суд на проектную контору, что-то вот не понравилось ему, видимо не хотели доделывать, не знаю. И вот теперь обратился Он в другую компанию, через которого уже пришли ко мне. Задача была оформить документацию КМ и КМД, по существующему проекту и довести до ума. На что я отказался, объяснив что  они все сливки сняли а мне  тут доделывай за них. Однако партнер умеет договариваться и предложил откорректировать весь проект с правом принятия наших конструктивных решений. Это стало привлекательно еще тем что цену согласовали на месте.

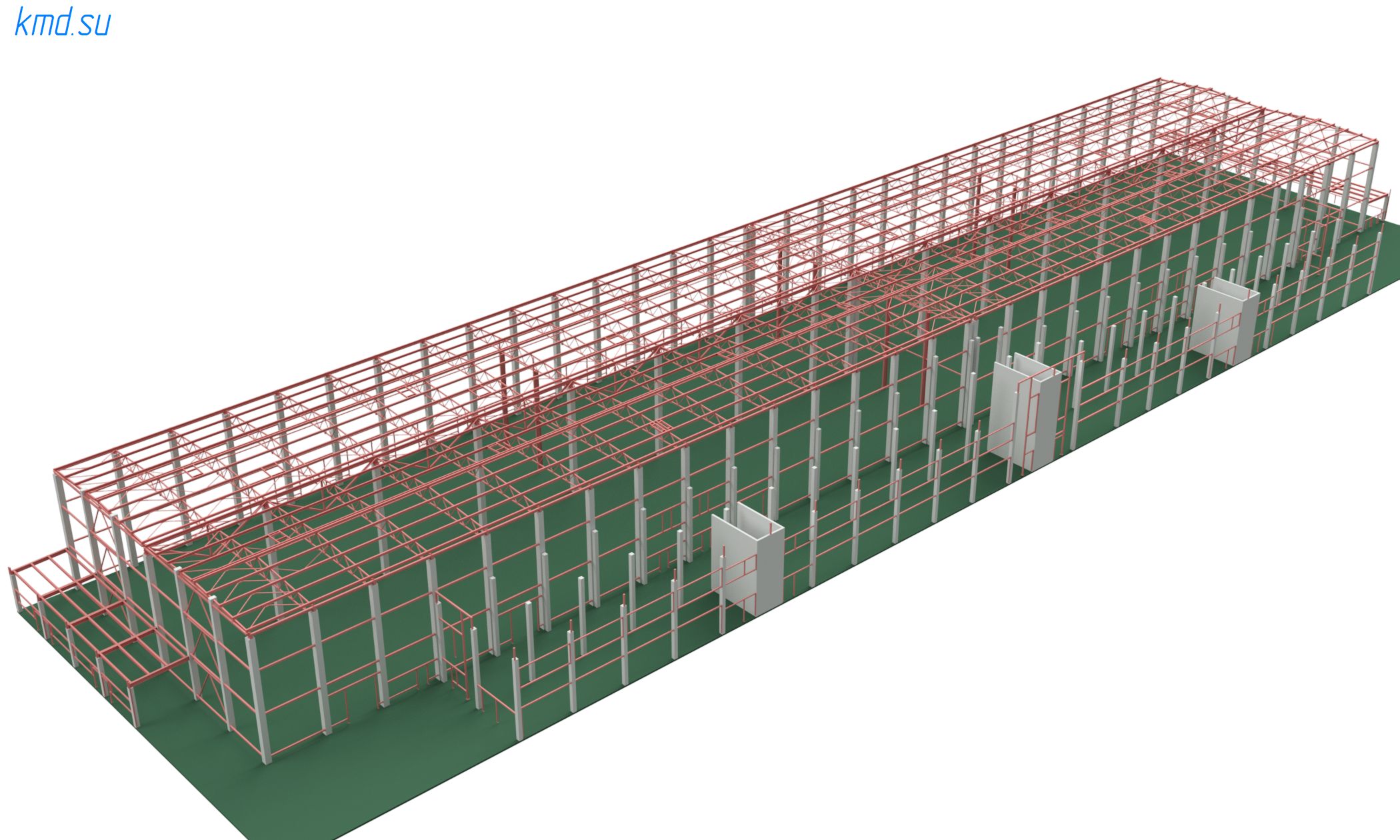

Производственного складской комплекс

Проектирование производственного-складского комплекса

Раздел документации КМ

Общая концепция конструктива  уже решена и согласована — это ускорят работу. Однако здесь архитекторы выдавали нами фасады достаточно долго. А они мне нужны чтобы разложить стеновые ветровые ригеля под сэндвич панели.

  • Смешанный каркас. В нашем случае колоны и конструкции междуэтажные железобетонные, а покрытие из металлоконструкций. Сложность это примыкания многочисленных ветровых ригелей к жб элементам, под которые для крепления на монтажной сваркой, необходимы множество закладных деталей. Таламические и железобетонные конструкции изготавливаются на специализированных заводах.
  • Маленькая особенность есть и вертикальная раскладка сэндвич панелей основного корпуса и горизонтальная в зоне административно-бытового корпуса. Не совсем понятно для чего — но с архитекторами не спорят им виднее.
  • Здание двухпролетное — для гибкой и свободной планировки внутри предусмотрен шаг колонн 12,0м. Это диктует применение подстропильных фермы.
  • В первоначально варианте были межколонные связи. Здесь я отказался их закладывать вполне обосновав решение, и со мной в этом сложно спорить. Применяемые ж.б. колонны сечение 600×600мм равно устойчивы в обоих направлениях и там они не нужны. Лишь по оголовка их предусмотрены распорки, которые объединяет их все в единую работу.
  • Расчеты всех элементов и узлов я предварительно я выполнил, однако оформление и защиту в экспертизе взяли на себя, радии экономии бюджета.

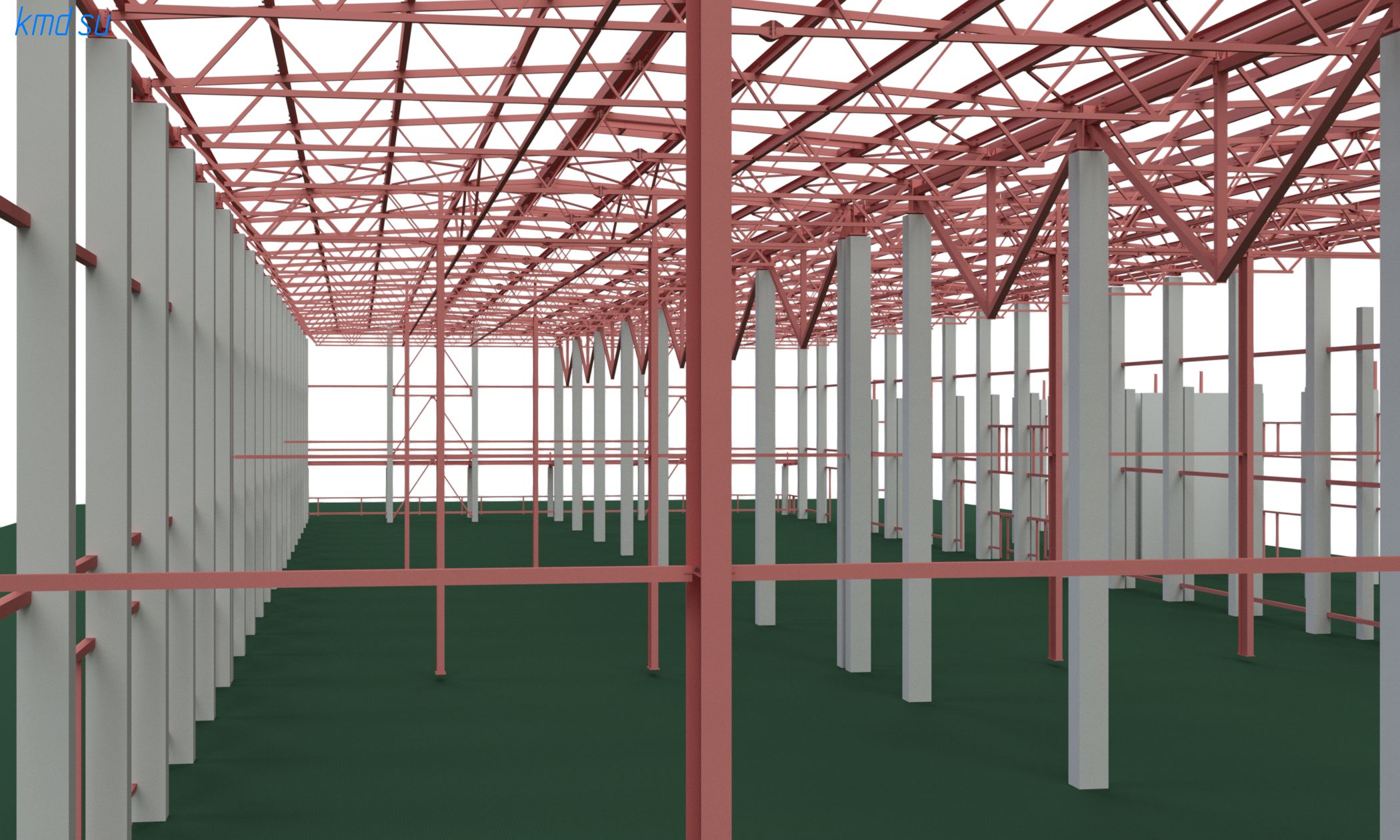

Документация КМ

Раздел документации КМД

  • Получается множество марок под проемы ворот, дверей и окна. Количество увеличивается за счет разных сечений колонн, наличие лестничных клеток
  • Внутренние фахверковые стойки под перегородку в трех местах — создали дополнительно множество дополнительных сложных отправочных марок стропильных ферм (более 10).
  • Наличие проемов в кровле под вентиляцию — эти мелочи требуют к себе внимания исполнения. Требуется их точная привязка. Они увеличивают количество деталей и сборок крыши.

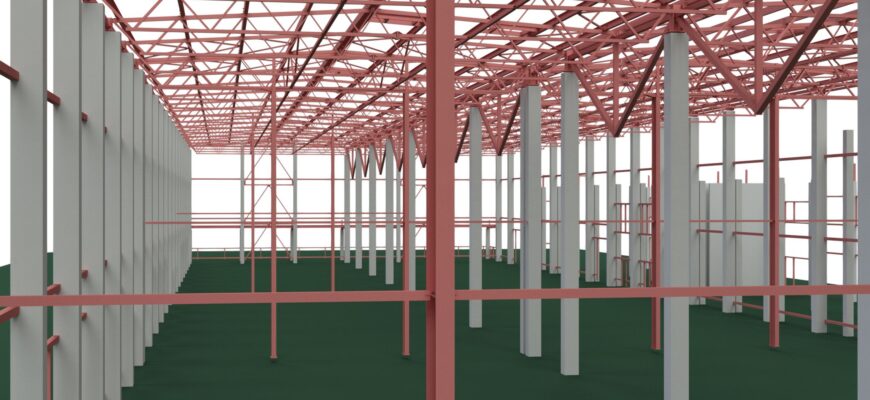

Документация КМД
Чертежи КМД
