Чертежи магазина

Необходимо построить данный объект в Красногорске Московской области, для чего следует разработать полный комплект чертежей магазина, а именно проектные КМ, Рабочие КМД и армирование монолитных конструкций КЖ. На данное сооружение уже были подготовлены вся необходимая документация — однако расход материалов был заметно превышен от нормы. После чего подрядчик согласовал изменение — те проект создавался заново мной.

Конструктивные особенности проектирования

• Исходное расположение колонн (фундаментов), а также осевые привязки изменять было запрещено от исходного первоначального проекта. Наша задача при этих условиях достичь цели упрощения и экономии металла.
• В первом варианте не было прогонов покрытия и переменялся профнастил по балкам Н114-0,8. Опытные проектировщики сразу увидят, что он деформируется и по несущей способности не пройдет, так как пролет его более семи метров. Так что тем кто выполнял первый вариант — им повезло, однозначно попали бы на бабки при первой зиме.

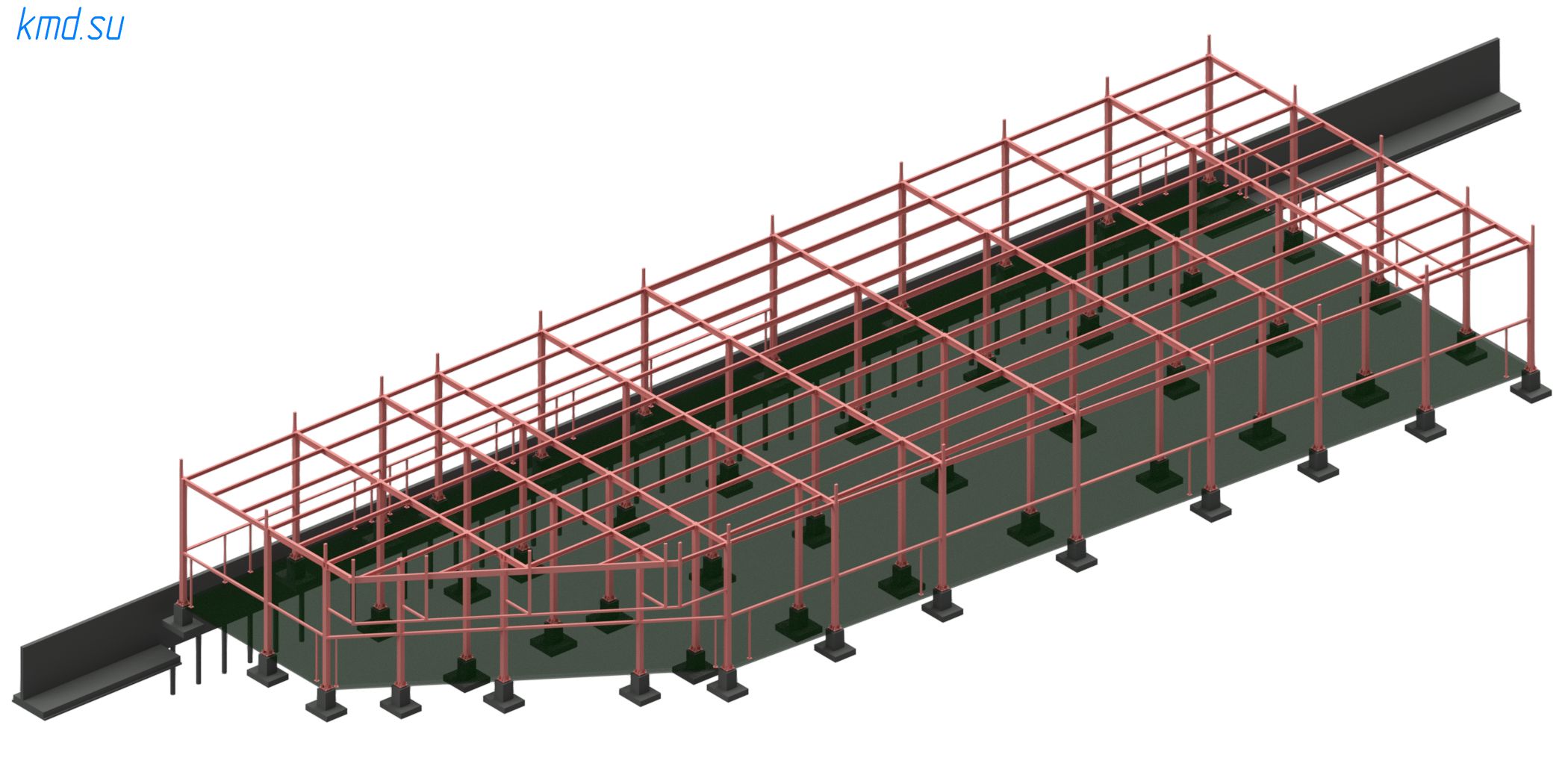

• План этажа имеет трапециевидную форму, имеет аж 2 наклонные стенки. Такая архитектура необходима чтобы максимально вписать большую площадь застройки. Это усложняет работу более чем на 20%.
• Непонятая особенность этого торгового-офисного здания — это размытый шаг колонн — 7,5м, 6,9м, 5,0м, 3,3м. Были приняты две расчетные грузовые ширины это 7,5м и 6,0м. Соответственно два вида сечений покрытий и прогонов.
• Впервые столкнулся — крыша выходит консолью над главным входом. И в этом районе предусмотрена конструкция фриза.
• Имеется подпорная стена, которая разделяет существующую дорогу и наш участок. Перепад земли 2,0м. Изначально хотел пусть Т-образную по всей длине участка. Но ген подрядчик попросил сделать рядом со зданием стену без подошвы на сваях — так проще и экономичнее, аргументировал он. Мы уже так строили и надежно стоит уверял — я согласился. Да и сверху там всего 1,5м от здания до дороги и ходить там никто не будет (нагрузки нет).
• Фундаменты были приняты 2-х вариантов, хотя напрашивалось их три. Застройщик попросил сделать вообще одинаковыми для всех колонн. На что я отказался. Крайние загружены в два раза меньше и под них и размеры нужны меньше и армирование.

Чертежи КМ КМД КЖ магазина

Проектный раздел КМ

Есть все технические решения, однако нет профилей, усилий в них и расход металла.

Деталировочные чертежи КМД

Привожу монтажные схемы, некоторые отправочные марки и детали.

Армирование конструкций КЖ

Отображено армирование монолитных элементов, кроме указаний рабоче арматуры.

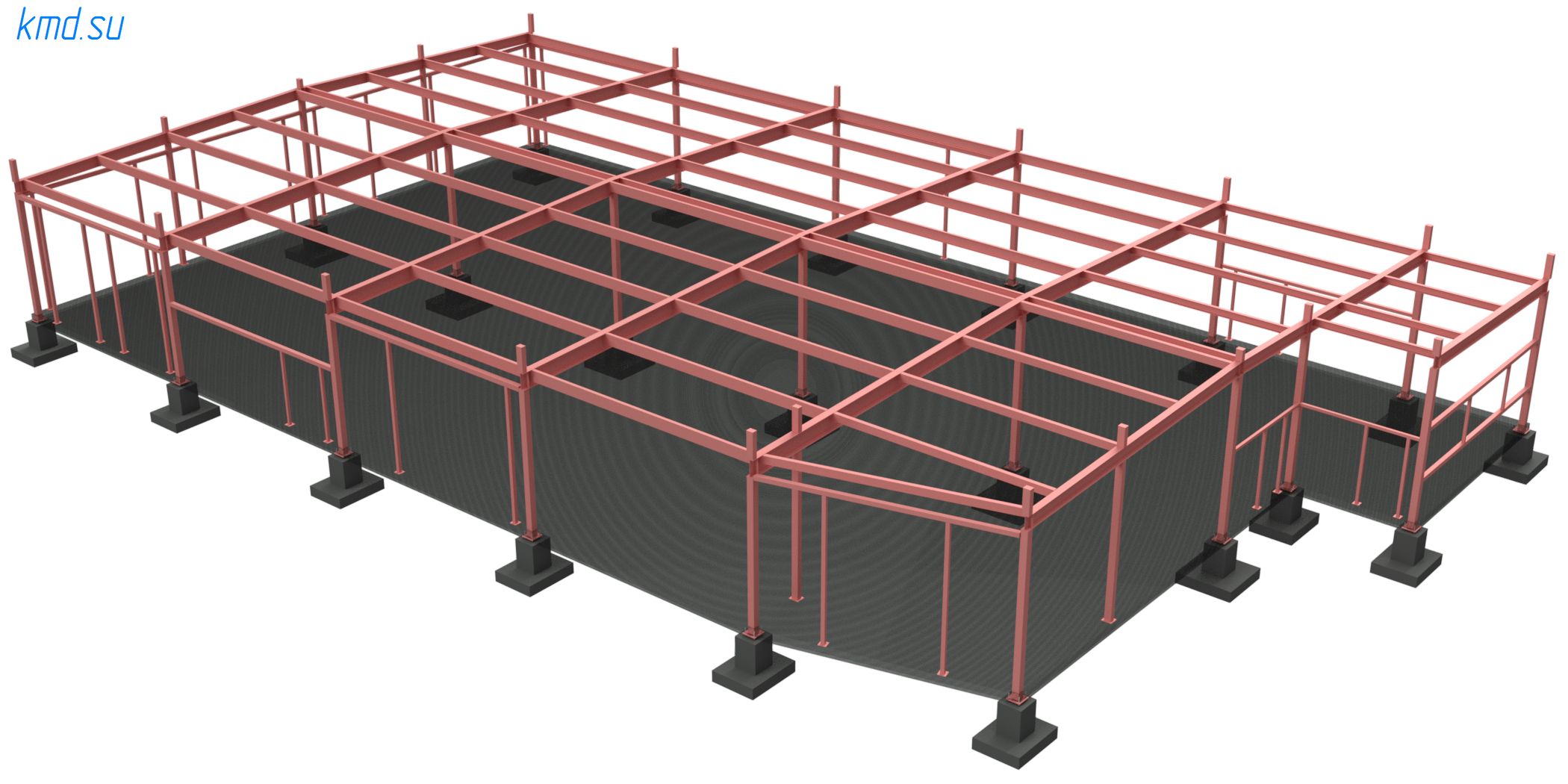

Другой пример торговой точки

Заказчик дал сразу два заказа — это строение возводиться в Домодедово МО. Они немного похожи между собой. Отметим здесь некоторые выразительные примечания:

• Шаг колонн 7м, 6м, 3м. Вообще при семиметровом шаге металлоёмкость начинает увеличиваться. Здесь работает строительная механика и сопромат. Рост изгибающего момента в сечение идет по квадратной зависимости, следовательно сечение начинает резко расти.
• Есть маленький «аппендикс» — выступ — это котельная, которую вшили в основной металлокаркас. Хотя обычно это идет как некапитальная пристройка.
• Также имеется еле заметный скос стены, чтобы вписать большую торговую площадь в участок.
• Требование Заказчика здесь было балки покрытия укладывать все на колонны сверху! Мне такое решение не нравиться, потому что когда примыкает к косынке сбоку он более жесткое на кручение. Хотя этот вариант очень удобен монтажникам!
• Как и в первом случае — нулевой цикл без балок цокольных! Впервые такое делаю по желанию заказчика. Проще быстрее, но по контуру стен в этом случае необходимы прогрев плиты основания пола, так холод действует на него непосредственно.

Здесь также я разработала чертежи КМ КМД КЖ магазина, но выкладывать смысла нет, тк оно проще и по конструктивным решениям и алогичное.
