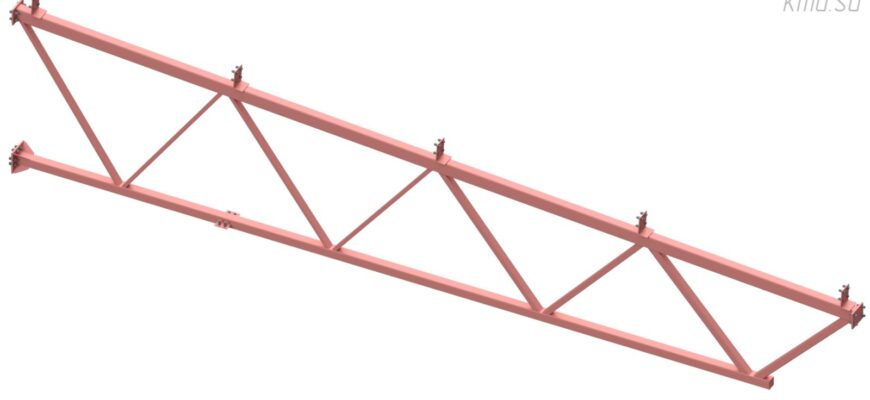

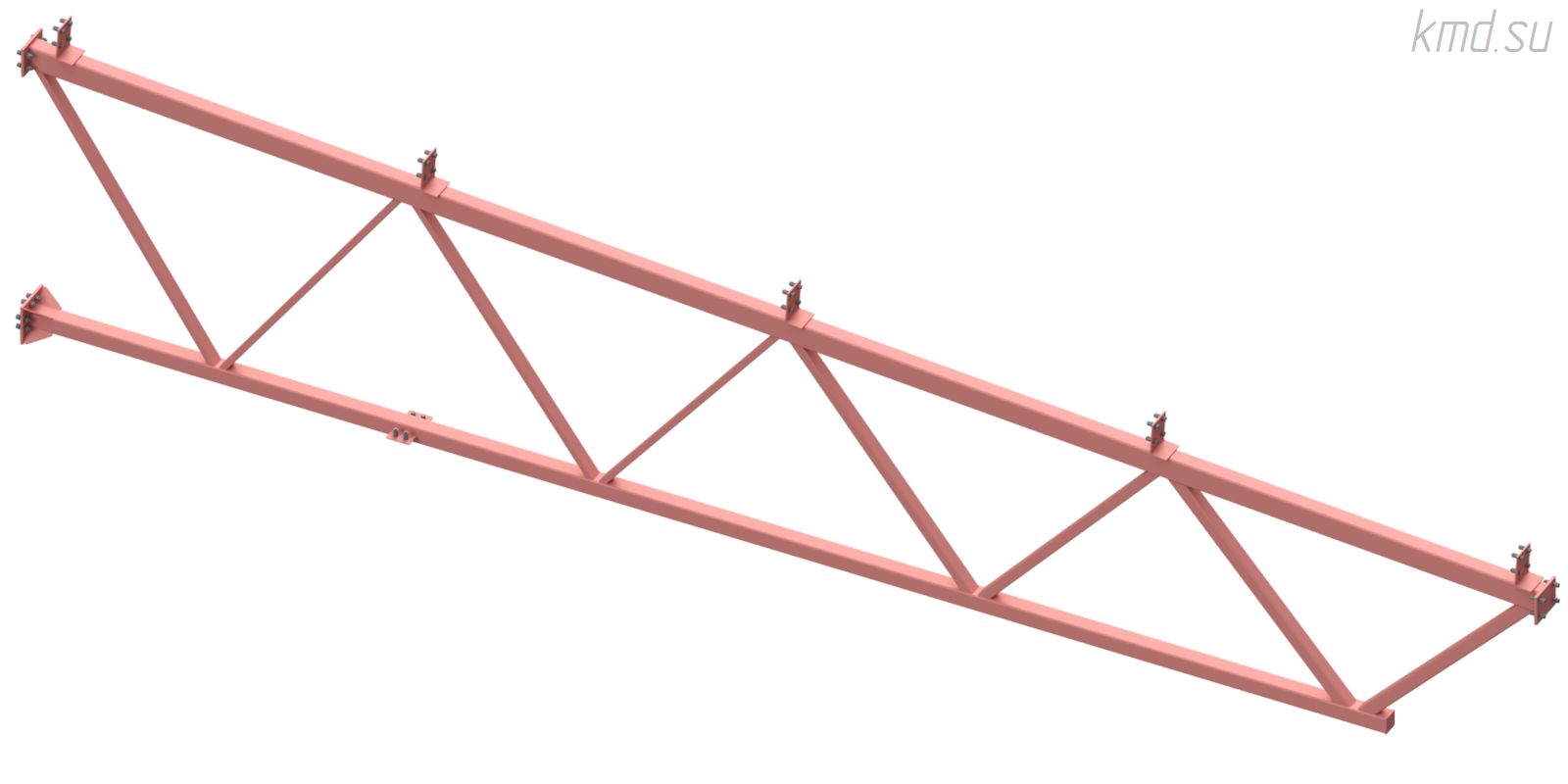

Чертежи фермы из профильной трубы

Чертежи фермы из профильной трубы

Случайно выяснилось что запрос в интернете на чертеж фермы из профильной трубы высокий  рейтинг и решил сделать на эту статью. А именно как правильно оформить данные листы в разделах КМ и КМД проекта здания, и что они должны включать в себя. Это поможет начинающим конструкторам освоить направление в проектировании стропильных металлоконструкций быстровозводимых зданий. Такие конструкции широко применяются в строительстве ангаров, складов, спортивных сооружений и в местах больших скоплений людей.

Они могут быть следующих видов:

  • Трапециевидные — по типу «Молодечно»
  • С параллельными поясами
  • Треугольной формы
  • Арочные

Раздел КМ

Для того чтобы экспертиза или проверка не задавал дополнительных вопросов — чертеж фермы из профильной трубы в проектной документации должна иметь в себе следующую информацию:

  1. Общий вид — чертеж схема стропильной (подстропильной) фермы из профильной трубы.
  2. Размеры:
    1. Осевые - горизонтальная цепочка к каждому пересечению осей (точка сборки— по центру тяжести проката — ГСП) решетки и поясов.
    2. Габаритные — общий горизонтальный и вертикальный.
    3. Эксцентриситет осей — часто что решетка при центральном сопряжении, не обеспечивает конструктивное расстояние в просвете между решеками 20-30мм, поэтом приходиться делать расцетровку!
    4. Ширина профилей — при квадратном сечении в них смысла нет, а вот что бы правильно понять как располагается прямоугольный прокат необходим.
    5. Схема усилий в элементах конструкции — это это страховка. В зависимости от величины индивидуальных подход у сварщиков. Раскосы зачастую имеют одинаковые сечения, но усилия ближе к центру металлоконструкции заметно ниже, и поэтому можно назначить сварщика более низкой категории к примеру!
  3. Общие указания к изготовлению конструкции. Обычно указываю данные по катетам сварных швов и разделки кромок поясов и опорных раскосов.

Стропильная ферма чертеж КМ

Раздел КМД

Дополнительно к верхнему перечню (все кроме схемы усилий) добавляется следующие данные:

  1. Спецификация металла включает в себя:
    1. Вид и тип профиля с указанием габаритной длины;
    2. Пластина с габаритами;
    3. Марку стали;
    4. Указания процента на сварку;
  2. Привязка прогонов — цепочка с относительными и габаритными размерами!
  3. Привязка решетки его габаритов к точкам сборки.
  4. Выверочный — раньше когда просили поставить — контрольный поверочный диагональный размер, во избежание перекоса отправочной марки.
  5. Деталировка детали:
    1. Пластины — габариты и привязка отверстии;
    2. Профиля — угол среза с десятичным значением;

Стропильная ферма чертеж КМ

Заключение

Чертежи фермы из профильной трубы требует внимательного подхода качественного исполнения. Соблюдение всех описанных этапов устранят из вашей профессиональной деятельности дополнительных вопросов!

Я предлагаю услуги по проектирование и расчет ферм любой сложности, как в составе металлокаркаса как отдельной сборки.
