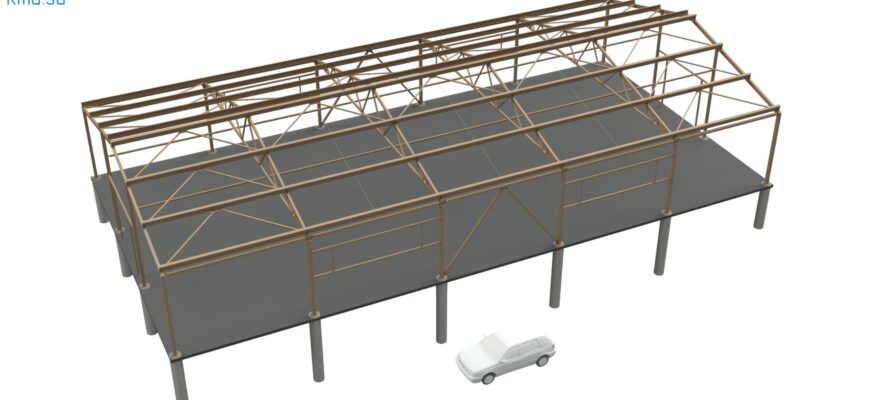

Быстровозводимый ангар под склад 15 на 30 метров, высотой стен 4м с крутым скатом кровли для схода снега. Проектная документация металлических и железобетонных конструкций. Данный пример предназначен для постройки в таких городах Москва, С. Петербург..., со снеговой расчетной нагрузкой 2,1 кПа.
Проектирование складского объекта

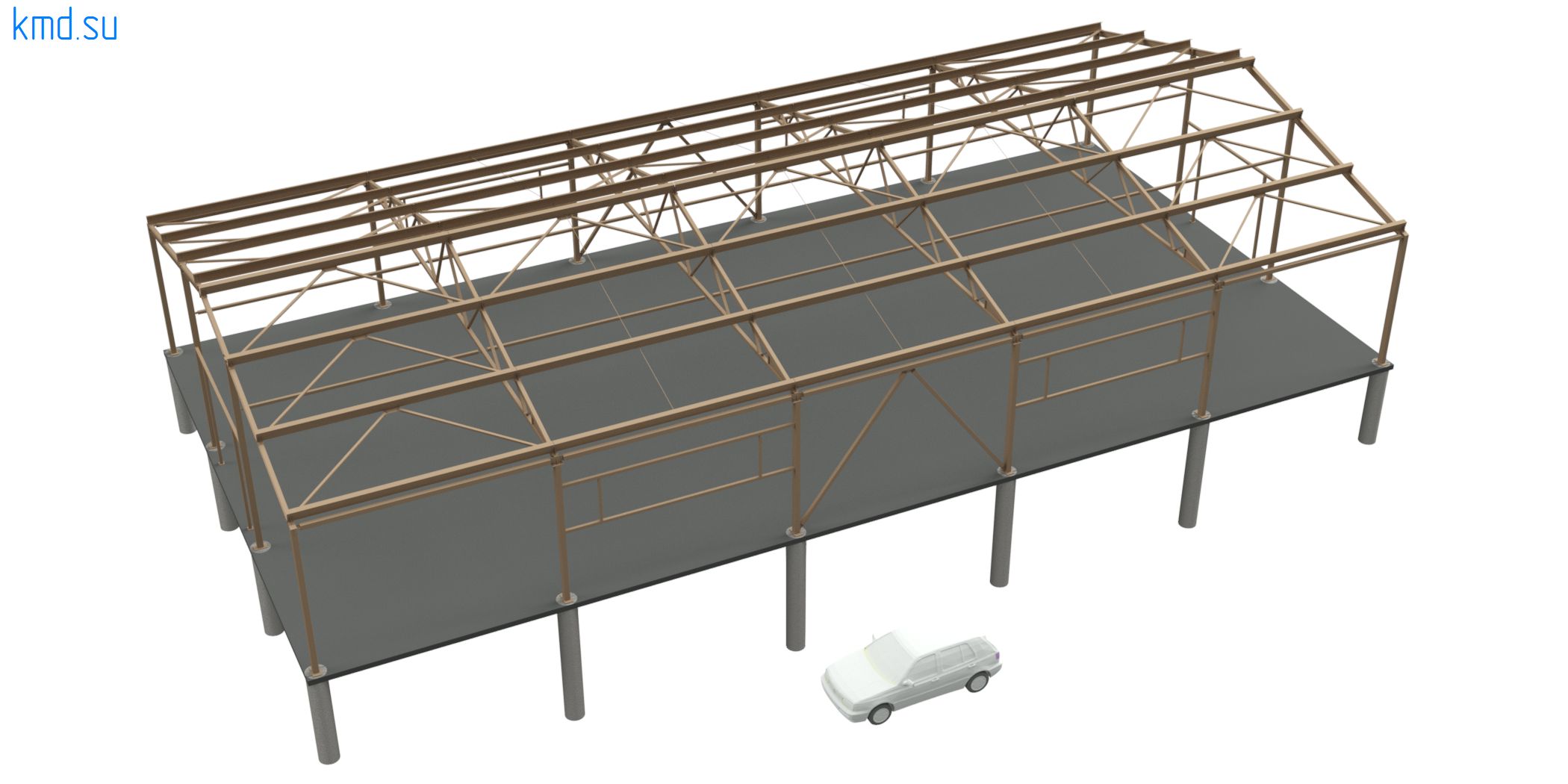

Металлический каркас
Так тут немного нестандартное решение — и немного опишем его.
- Рамно связевой каркас, жесткость поперек здания обеспечиваться за счет жесткой заделки колонн в основание — те наличие капитальных анкерных болтов. Вдоль — за счет системы распорок по колонном. Геометрическая неизменяемость покрытия — также обеспечивают раскосы по верхнему поясу фермы, а также затяжки по нижнему.
- Применяемые оптимальные стальные профиля для основных металлоконструкций:
— Колонны — прямоугольные из профтрубы. Здесь важно не допускать отверстий в нем, во избежании попадания атмосферного воздуха в полость стойки;
— Балки — двутавр серии Б;
— Фермы треугольная — из профильной трубы — применяются прямоугольные и квадратные сечения. Во избежания загиба опорной части — предусмотрена стенка жесткости.
— Прогоны — из гнутого швеллера (прокатный стоит значительно дороже начиная с 2024г);
— Все связи — профильная труба; - Ограждающие конструкции приняты из сэндвич панелей! Для сохранности продольных стыков кровельных панелей, заложены дополнительные затяжки по прогонам. Для крепления панелей и проёмов — заложены все детали.
- В здании предусмотрены оконные проемы и под ворота, и все детали для их крепления, размеры их как правило определяет Архитектор.
Раздел КМ
Чертежи металлокаркаса склада 15 на 30 метров: общий проект конструктивных решений в сборно-разборном исполнении.
| Расход стали | 13,7т |
| Относительный расход | 30,4кг/м2 |
Данные отличаются в зависимости от высоты сооружения, снеговой и ветров нагрузки — региона строительства!
Фундаменты
Здесь заложены буронабивные сваи, они сильно по объемам не отличится в меньшую сторону. Главная их особенность удобство и быстрота возведения. Хорошо работают при низком уровне подводных вод, песках и глинах.
Раздел КЖ
Пример оформления чертежей армирование железобетонных монолитных элементов. Здесь удалены данные по количеству стержней, диаметру и их длине, для защиты авторских прав. Будет полезно ознакомиться с решениями и примера оформления.
| Арматура А400+А240 | 4,3т |
| Бетон В20 + В7,5 | 81+38м3 |
| Удельный показатель: Арматура // Бетон | 9,6кг/м2 // 0,26м3 |
Обёмы меняются в зависимости от давления на пол внутри помещения и грунтовых условий!
Заказать проект
Закажите полностью под ключ документацию для строительства своими руками или разрешений подобного склада 15 на 30 метров, или любых других габаритов.
| Ориентировочная стоимость проектирования КМ+КМД+КЖ в зависимости от высоты и площади здания | |||
|---|---|---|---|
| Высота стен / Площадь | 600м2 | 1200м2 | 1500м2 |
| 6 | 150 | 170 | 190 |
| 8 | 160 | 180 | 200 |
| 10 | 170 | 190 | 210 |
| Итого на 2026г. | Цены 150-210 тыс.руб. Сроки до 12 дней. С лицензией в 2 раза дороже! | ||
| Сроки | 9дн | 10дн | 11дн |
Другие разделы по необходимости оговариваются отдельно!
