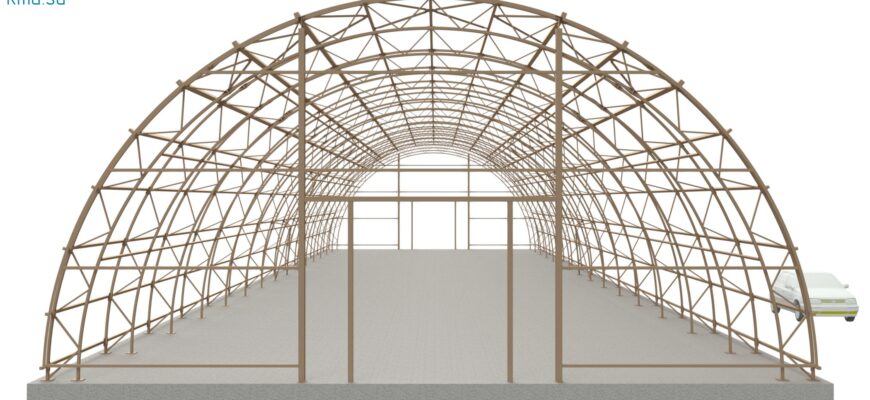

Быстровозводимый арочный склад с размерами 15 на 60 м, осевой наружный радиус 7,5м соответственно. Его возможно применять как с тентовым покрытием так с профилированном настилом. Представляю типовую проектную документацию на металлические и железобетонные конструкций сооружения. Данный пример предназначен для постройки в таких городах Москва, С. Петербург..., со снеговой расчетной нагрузкой 2,1 кПа.
Проектирование амбара
Металлический каркас
Опишем немного конструктивную схему металлокаркаса
- Рамно связевой каркас, жесткость поперек здания обеспечиваться за счет жесткой заделки арок в основание. Строение распорное и необходимо закладывать заведомо анкерные болты большого диаметра. либо закладывать распорные закладные детали. Вдоль — за счет системы распорок. Геометрическая неизменяемость — обеспечивают система связей по верхнему и нижнему поясу арок раскосы по верхнему поясу фермы.
- Применены жесткая заделка арочных конструкций в фундамент, что немного дает возможность уменьшить металлоёмкость, однако такое возможно только устранение влияния пучения!
- Применяемые оптимальные стальные профиля для основных металлоконструкций — для всех элементов это профильная труба!
- Ограждающие конструкции приняты профилированный настил! Особенность крепления — это исключить при этом отверстий в прогонах. В противном случае в полость попадает атмосферный воздух с образованием конденсата.
- В проекте амбара предусмотрены проемы под ворота, и все детали для их крепления стеновых и кровельных деталей.
Раздел КМ
Чертежи металлокаркаса арочного склада 15 на 30 метров: общий проект конструктивных решений в сборно-разборном исполнении.
| Расход стали | 22,4т |
| Относительный расход | 24,9кг/м2 |
Данные отличаются в зависимости от высоты сооружения, снеговой и ветров нагрузки — региона строительства!
Фундаменты
Здесь заложен плитно-ребристый вариант - хорошо работает на песчаном основании, подходит для временных сооружений.
Раздел КЖ
Пример оформления чертежей армирования железобетонного основания. Здесь удалены данные по количеству стержней, диаметру и их длине, для защиты авторских прав. Будет полезно ознакомиться с решениями и примера оформления.
| Арматура А400+А240 | 9,3т |
| Бетон В20 + В7,5 | 184+80м3 |
| Удельный показатель: Арматура // Бетон | 10,3кг/м2 // 0,26м3 |
Объёмы меняются в зависимости от давления на пол внутри помещения и грунтовых условий!
Заказать проект
Закажите полностью под ключ документацию для строительства своими руками или разрешений подобного арочного склада любых габаритов.
| Ориентировочная стоимость проектирования КМ+КМД+КЖ в зависимости от радиуса и площади здания | |||
|---|---|---|---|
| Ширина / Площадь | 600м2 | 1200м2 | 1500м2 |
| 15 | 120 | 150 | 180 |
| 18 | 150 | 180 | 210 |
| 24 | 180 | 210 | 240 |
| Итого на 2026г. | Цены 120-240 тыс.руб. С лицензией в 2 раза дороже! | ||
| Сроки | 10дн | 12дн | 14дн |
Другие разделы по необходимости оговариваются отдельно!
