Основная особенность это наличие этажерки внутри сооружения, которое предназначено для персонала. Быстровозводимый ангар из сэндич панелей с размерами 12 на 30 метров с высотой до низа стропильных металлоконструкций 6,0м. Итак привожу пример проекта под склад с АБК (административно-бытовой корпус), который включает в себя строительные чертежи КМ КМД КЖ. Заказчик и города Пермь — ИП Ошев А.Ю. (ИНН: 590699719940). Строительство — весна 2026 года
Проектирование здания
Металлический каркас
Приведу некоторые конструктивные особенности на данный заказ
- Полностью — связевой каркас, жесткость обеспечивая за счет системой распорок по 4-м сторонам и кровле. Это заметно снижает сечение и анкеровку колонн! Такое решение возможно применять когда сооружение имеет умеренную длину.
- Внутренняя этажерка, в нашем случае, — является планируемым элементом. Сначала возводится основное здание, а потом финансовой поддержкой уже достраивается в складе с АБК. Для такой возможности весь металлокаркас рассчитаны с учётом действующих нагрузок. Этаж в основном имеет все свои стойки, чтобы не перегружать основные колонны.
- Прогоны, лестница из гнутого швеллера — выходит дешевле чем прокатный, но габарит немного выше. Фермы самые оптимальные по типу «Молодечно», колонны, связи из профильной трубы. Балки перекрытия покрытия — из двутавра.
- Ограждающие конструкции быстровозводимые сэндвич панели — стеновые и кровельные! Для кровельных предусмотрены затяжки по прогонам, для стеновых дополнительные профиля для их крепления. Предусмотрены под ключ все необходимые элементы для крепления ворот (для провоза яхт), дверей (пожарных) и окон.

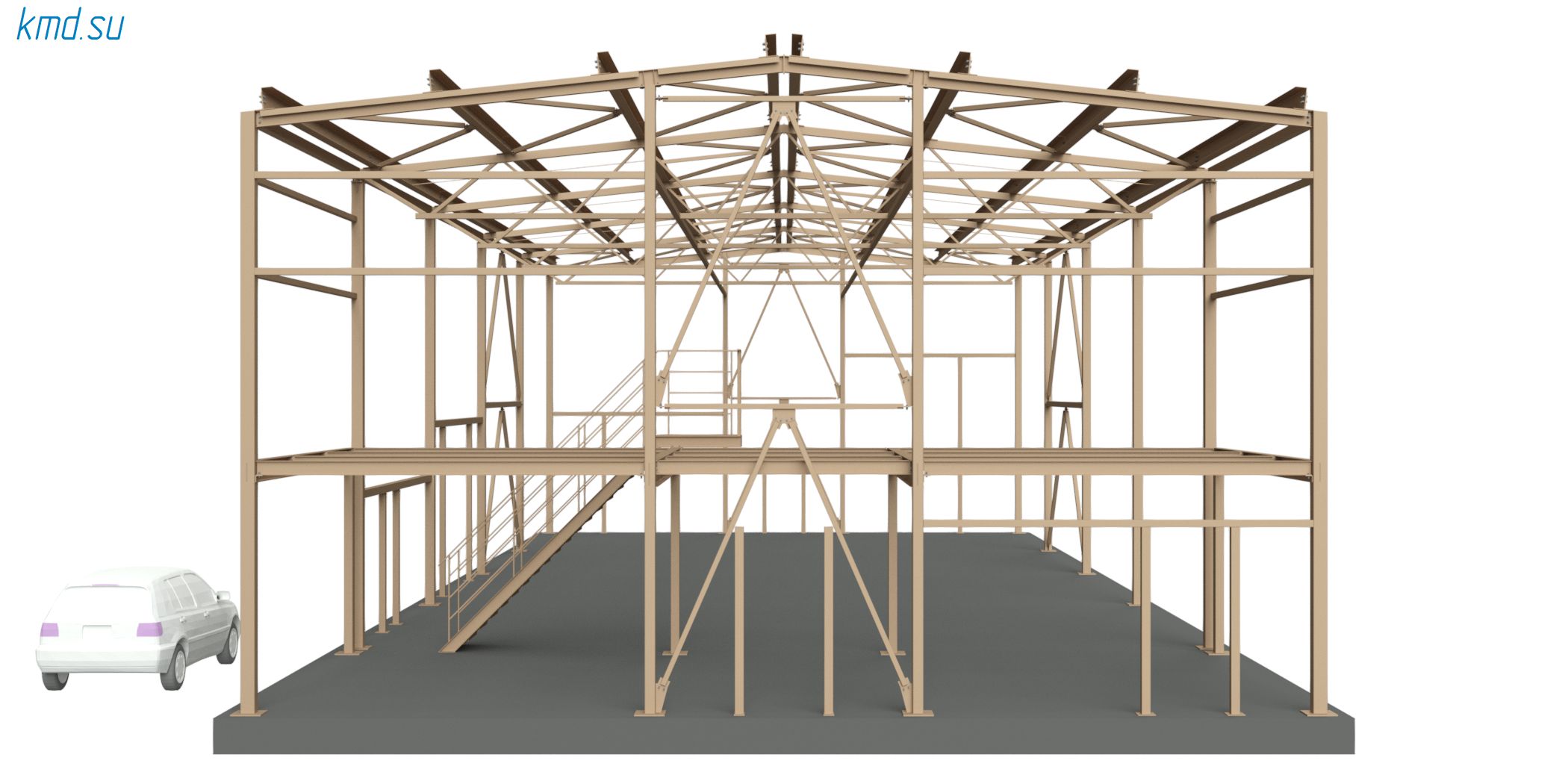

Отображаются конструктивное решения в сборно-разборном исполнении на металлического каркаса склада с АБК:
| Расход стали | 16,0т |
| Относительный потребление металла на площадь строения в плане | 44,4кг/м2 |
Даталировочные чертежи — необходимы для изготовление металлоконструкций - с таким альбомом любая бригада сварщиков может изготовить и смонтировать конструкции.
Фундамент
- Отдельно-стоящий тип, под обычные грунтовые условия (суглинки) с глубиной промерзания 1,35м.
- Габариты определяются в зависимости от нормативных нагрузок на него по двум сочетаниям.
- Армирование подбирается от расчетных данных.
- Высота — в зависимости от глубины промерзания грунтов в зимний период.
Пример оформления армирования железобетонных конструкций здания. Удалены табличные данные по количеству стержней, диаметру и их длине, для защиты авторских прав. Начинающим специалистам или строителям будет возможно интересно познакомится с решениями.
| Арматура А400+А240 | 4,4т |
| Бетон В20 + В7,5 | 70+30м3 |
| Удельный показатель: Арматура // Бетон | 10,0кг/м2 // 0,28м3 |
Объёмы меняются в зависимости от давления на пол внутри помещения и грунтовых условий!
Заказать проект
Закажите полностью под ключ документацию склада 1000 м2 (либо других размеров) для строительства своими руками или поучений разрешений.
Другие разделы строительных чертежей по необходимости оговариваются отдельно!
