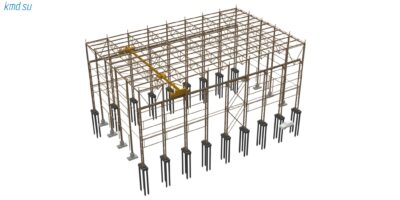

Проект производственного склада 1500 м2

Задача продемонстрировать проект высокого сооружения 20м с тяжелой опорной кран-балкой! При такой высоте колонны имеют развитое сквозное строение, для восприятия не только усилий — но и обеспечения жесткость от ветрового давления. Пример промышленного склада 30×48м, с грузоподъемным оборудованием 10т. Во избежание экспертизы возможно применить хитрость заявив что таль будет всего 5т. Я как конструктор подготавливают строительные чертежи КМ КМД КЖ, а также отчет для экспертизы при необходимости. Климатические условия для слабого ветра и IV снега 2,8 кПа.

Проектирование производственного объекта

Металлический каркас

Применяется рамно-связевая система металлокаркаса, где устойчивость поперек обеспечивается за счет жесткого защемления колонн в основание, а вдоль за счет системы связей по каркасу. Жесткость покрытия обеспечивается раскосами по прогонам.

• Исходные данные для проекта промышленного склада  — грузоподъемного крана в расчетах приняты 10,0т с подъемом крюка 13м. Здесь нужно точно определить технологический процесс, чтобы определить точное значение. От этого зависит стоимость на прямую.
• Основной особенностью — является сквозные колонны! Ветви выполнены из двутавров, обрешетка из профильной трубы. Размер сечения подбирается из условия жесткости. В нашем случае допустимо смещение верха строения 100мм, и вышло так, что осевая ширина колонны не менее 1,0м Понятно что такого прокатного профиля не существует — поэтому вариант сквозной или сварной тип.
• Размеры для производственного здания заложены 30 на 48 метров. чтобы не проходить экспертизу площадь его должна быть не более 1500м2. Вообще точная ширина зависит от нормированного пролета кран-балки, и уже от этой величины подгоним общие габариты.
• Ограждающие конструкции сэндвич панели стеновые. Кровля выполнены из мембраны — опасно закладывать сэндвич, потому скорее всего будут протекать со временем...
• В проекте промышленного склада — предусмотрены все элементы под ключ для крепления ворот, окон и панелей
• Крановые балки предусмотрены составного сечения, которое отлично работает при торможения тележки вдоль кранового пути.

Раздел чертежей КМ металлокаркаса здания

Тут приведены все конструктивные решения основного несущего каркаса. Данные по профилям, а также размеры удалены защиту авторских прав, но тем не менее информация  более чем достаточно, чтобы принимать подобные решения.

Да показатели высоки — но тут при высоте 20м — уже ничего не поделаешь, возможно уменьшить чуть-чуть за счет увеличения ширины колонн, и смелее принимать сечения. Но для этого нужно опыта побольше, не потому что нет понимания, а потому что хочется спать глубже и мы закалываем чуть больше запаса!

Фундаменты

• Ввиду того что мощный опрокидывающий изгибающий момент на опору — тут целесообразно применять свайный тип. Отдельностоящий вариант — будет очень больших габаритов, и его не избежать если рядом есть существующие объекты, которые боятся вибрации.
• Основание пола не более 240мм с армированием нижней 12, а верхней 10, это больше зависит будут ли стеллажи. Если их нет то расход материалов будут заметно ниже.
• Анкерные болты также прямо-пропорциональны нагрузкам — здесь их 12шт М30 09Г2С

Раздел КЖ

Можно уменьшить кубатуру бетона при замене подстилающего слоя на мембрану. А Стоимость арматурных стрежней путем замены ее на пластиковый аналог! При это недопустимо ее нагревание конечно — при пожаре все мгновенно поплывет!

Заказать проект

Можете заказать документацию для строительства или для получения разрешений на  промышленного склада, при этом габариты могут совершенно другие — под ваш индивидуальных заказ... Андрей Вся документация для строительства сооружений из металлоконструкций! Оставить заявку
