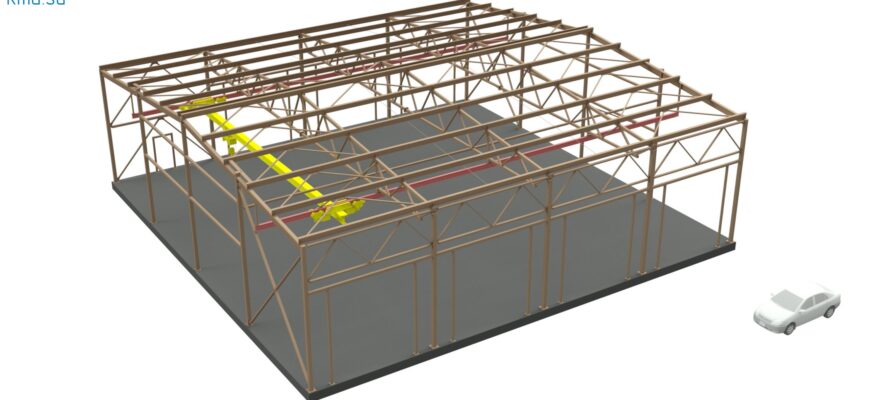

Автомастерская 24 на 24 м

Данный проект одноэтажного склада площадью 600 м2 разрабатывался для г. Екатеринбург. Основная идея  это ремонт грузовых автомобилей. А значит есть необходимость установки технологического оборудования и зоны административной части, строительство которой предполагается не из металлоконструкций.

Так вышло, что начал работу, не дождавшись аванса — а Заказчик передумал через 2 дня, а к этому времени уже все сделал. Я работаю быстро, тк опыт большой и типовые решения уже отработаны. Так подозреваю, что можно продолжил искать где дешевле, а это можно всегда найти. Если так, то и качество выполнения работ может быть ниже, что приводит к удорожанию. При договоренности я озвучил цену и тоннаж металла в 25 в итого менее 23 вышло!

Проектирование одноэтажного склада

Представляет собой сборно-разборное временное (некапитальное) быстровозводимого здания из сэндич панелей. Отметим здесь некоторые его особенности:

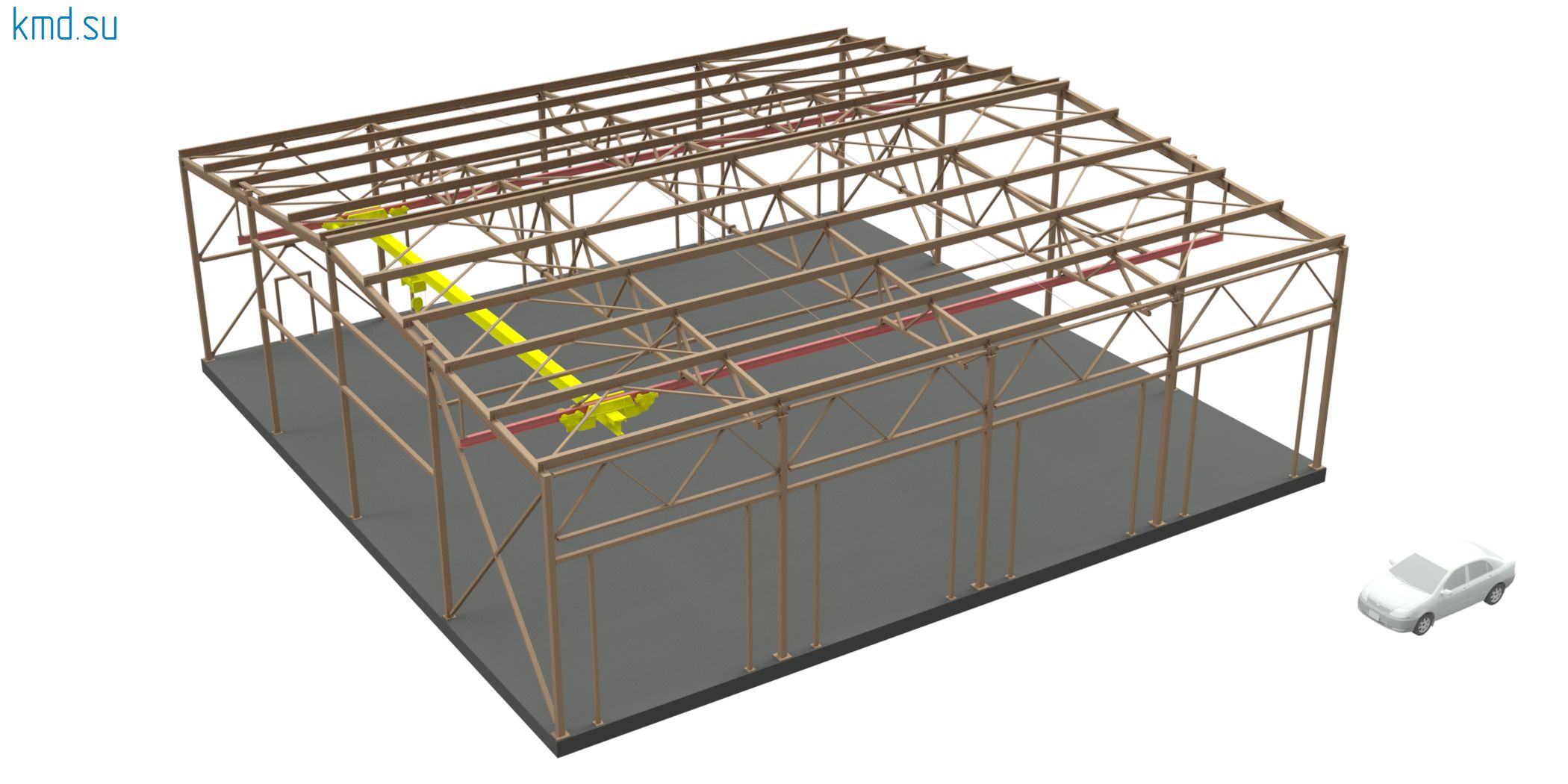

Металлокаркас

• Здание предусматривается на плитном фундаменте для уменьшение прямых затрат. А  это значит что устойчивость сооружения можно обеспечить эффективно с системой связей по всем граням строения. Высота стен определялась от подъема крюка с учётом цельность сэндчич панелей, те кратной 1000мм
• Подвесной кран-балка, грузоподъемностью 1,5т. Для этого необходимо предусмотреть подвесные пути, с дополнительными связями для восприятия нагрузки торможения на металлокаркас. В нашем случае ширина быстровозводимого здания 24м, а все кран-балки более 15м имеют 3 подвеса — средний подвес заметнее догружает стропильную конструкцию и влияем на металлоёмкость. Поэтому оставили, после согласования этого экономичного варианта, шириной 15м.
• Ворота по всей стене — это мешает установить распорки между колоннами — поэтом пришлось обеспечить устойчивую работу колонн за счет рамной конструкции в плоскости стены — предусмотрев ферменные балочные элементы над воротами.

Фундамент

Плитно-ребристый тип, который самый экономичный на мой взгляд. Плита в основном для восприятия нагрузки от транспорта, а ребро воспринимает усилия от колонн каркаса.

Здесь пример армирования. Количество и  шаг арматуры принимается из условия расчёта конструкции на упругом основании. Габариты принимают из условия жёсткости и конструкционных требований.  Данный раздел КЖ в общем содержит полный объём информации но без табличных данных.
