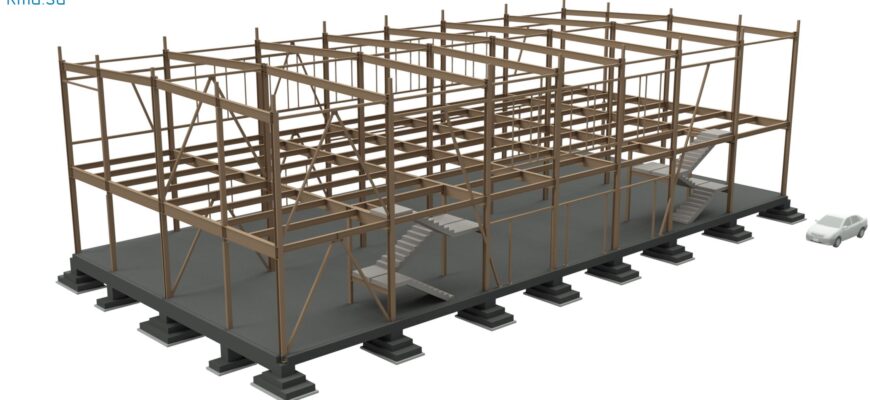

Данный заказ на проект фитнес центра, двухэтажное здание, поступил с г. Чехов Московской области. С этим Заказчиком мы уже работаем лет 5. Он дает в работу мне интересные объекты, они не очень простые и своими силами это выходит дольше.
Особенности проектирования
- Высокий этаж — Плюс минус пять метров! Это увеличивает ветровую площадь — изгибающие моменты догружают металлоконструкции. Но самое ответственное — это увеличение расчетной длины колонн, что напрямую влияет на устойчивость и его сечение.
- Рамная конструкция — Для двухэтажных зданий выше 6м это вполне стандартное решение конструктивной части. При этом сопряжение балочных элементов с колоннами жесткое — мощный фланцевый узел на высокопрочных болтах.
- Разный шаг рам — Главный инженер одобрил принимать одинаковые унифицированные профиля. Хотя на некоторые рамы площадь загруженные уже и сечения получаются на единицу ниже. Но затраты проектные и особенно строительные увеличивается. Следствие дополнительные 6 тонн металла!
- Длинные балки перекрытий и покрытий — 9,0м, наверное максимальная оптимальная длина. Если делать больше то требуемая высота металлопроката просто уходит в «космос».
- Нагрузка на перекрытие — В проект фитнес центра для шумоизоляции заложили 5-метровую кирпичную перегородку — нагружает по две тонны на погонный метр! Она в основном проходит по вдоль по центральной оси, для которой пришлось заложить индивидуальную мощную балку.
- Беспрогонная система покрытия — Отсутствуют прогоны по кровле, профилированный настил Н153, отлично работает при пролете 6,0м. Такой подход позволяет заметно уменьшить металлоёмкость.
- Неровная планировка земли — Перепад высот черных отметок на генплане 300-600 мм! Это приводит к потребности применять нестандартные цокольные балки, которые еще должны воспринимать некое давление от пола
- Архитектурная выразительность - Витражная система имеет свои трудности: Во-первых, с наклонными проемами; Во-вторых, с высокими окнами. Для этого необходимо закладывать усиленные ветровые ригеля.
- Железобетонные лестницы — Мне проще работать со сборными ж.б. ступенями по металлическим косоурам. И в нашем случае, мне кажется, можно было подогнать лестницу под увлеченные сборные ступени. Но то что закладывает архитектор — мы реализуем. Сложное в армировании маршей для меня и монолитчиков.
Строительные чертежи

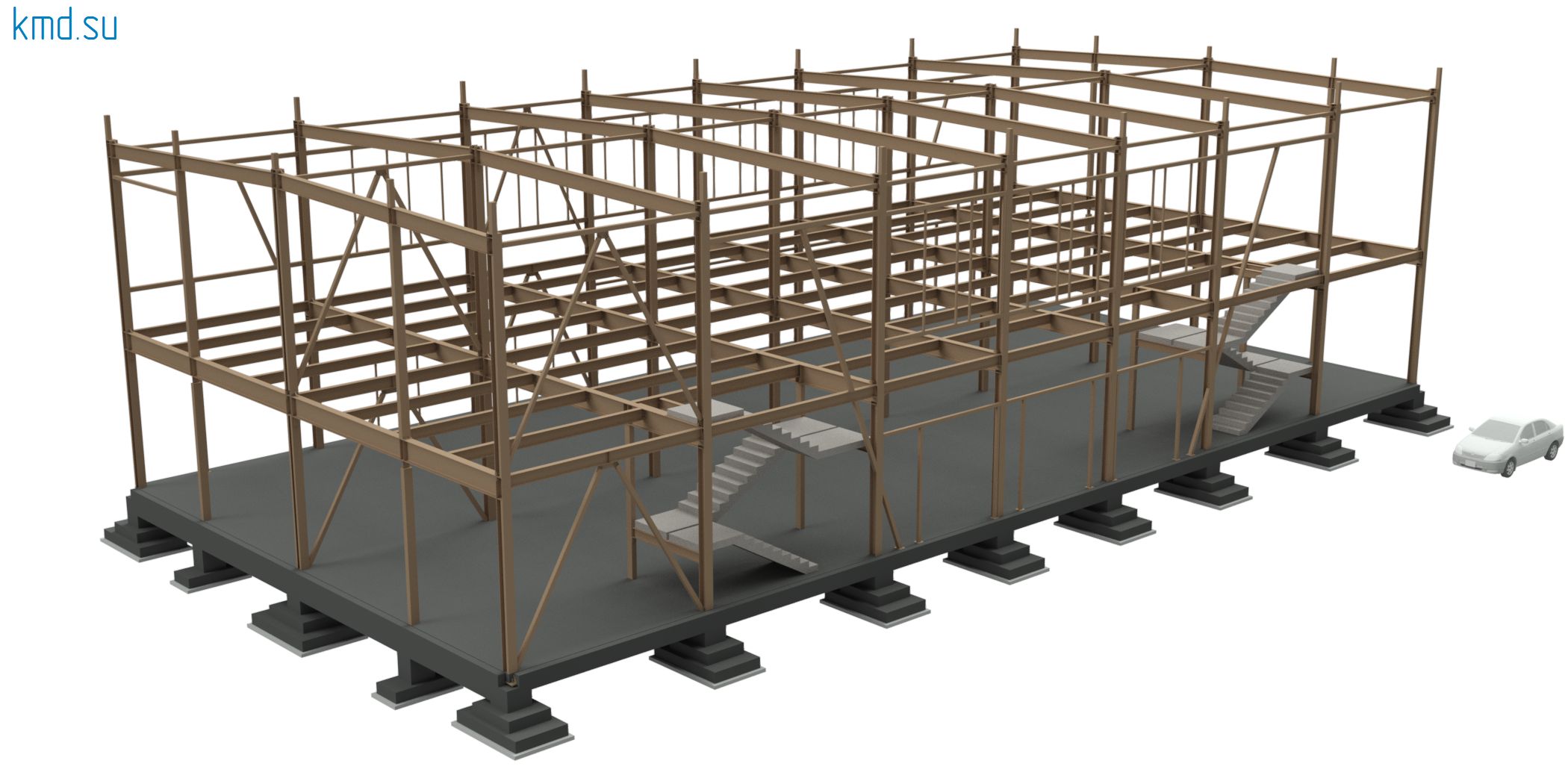

Здесь привожу конструктивные разделы проекта фитнес центра, которые выполнил. В них отсутствуют данные по применяем профилям и арматуре, а в остальном это полнообъёмная документация. Демонстрация возможностей, а для начинающих специалистов — наглядный пример.
Раздел КМ
| Расход стали | 68,2т |
| Относительная металлоёмкость | 46,1 кг/м2 |
Примечание к таблице: Если бы применялись прогоны кровельные — то расход составит 50кг/м2 и более!
Альбом КМД - см. пример оформления 🔎
Чертежи КЖ
| Объем бетона // арматуры | 265м3 // 9,5т |
| Относительный расход | 18м3/м2 // 6,5кг/м2 |
