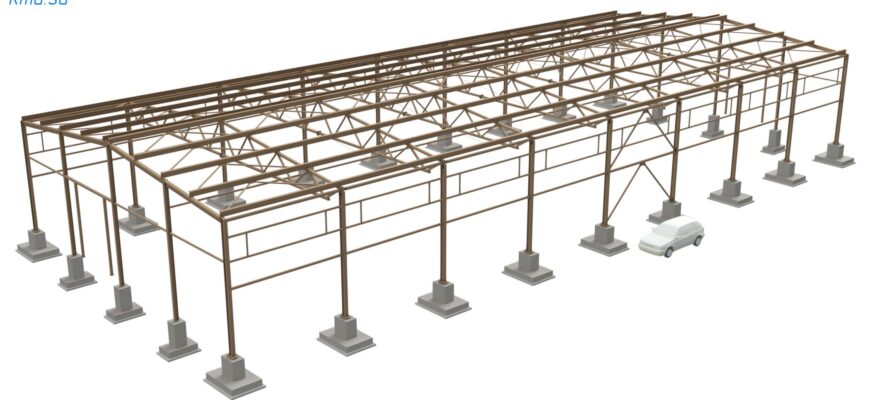

Быстровозводимый из сэндвич панелей склад 20 на 50 метров, высотой стен 6м. Для него выкладываю показательные строительные чертежи металлических и железобетонных конструкций. Данный пример предназначен для постройки в таких городах Казань, Н. Новгород..., со снеговой нагрузкой 2,8 кПа.
Проектирование складского объекта

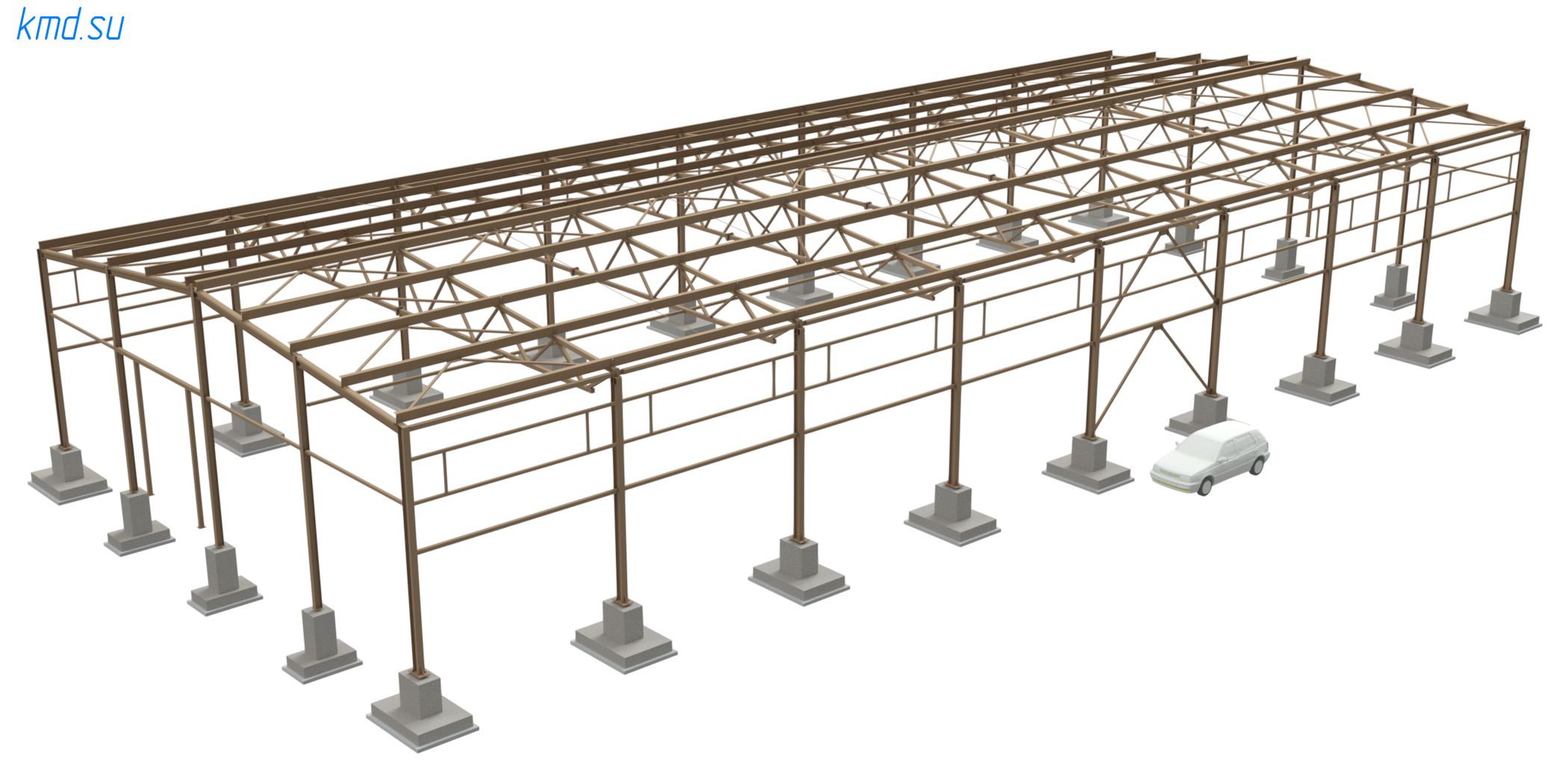

Металлический каркас
Так тут стандартное решение, однако нужно его описать конструктив, чтобы было немного понятно рядовому заказчику.
- Рамно связевой каркас, жесткость поперек здания обеспечиваться за счет жесткой заделки колонн в основание — те наличие капитальных анкерных болтов. Вдоль — за счет системы распорок по колонном. Геометрическая неизменяемость покрытия — также обеспечивают раскосы по верхнему поясу фермы, а также затяжки по нижнему.
- Применяемые оптимальные стальные профиля для основных металлоконструкций
— Колонны — двутавр серии Ш
— Балки — двутавр серии В
— Фермы — из профтрубы
— Прогоны — из гнутого швеллера
— Все связи — профильная труба - Ограждающие конструкции — сэндвич панель! Для исключения деформаций и, как следствие, протекание кровли, предусмотрены дополнительные затяжки по прогонам. Для крепления панелей и проёмов — предусмотрены все детали.
- В здании предусмотрены — оконные проемы и под ворота, расположение их определяет Заказчик или наш Архитектор.
Разделы КМ и КМД
Чертежи металлического каркаса склада 20 на 50 метров: общий проект и деталировочный альбом для изготовления, монтажа металлоконструкций.
| Расход стали | 32,2т |
| Относительный расход | 33,5 кг/м2 |
Фундаменты
Здесь заложены стандартный тип — отдельностоящие железобетонные монолитные. Возможен вариант свайный при провальных грунтах. Или плотно-ребристый вариант при песчаном основании. В нашем случае нормальные суглинки, глубина промерзания 1,5м.
Раздел КЖ
Пример оформления чертежей армирование ж.б. конструкций. Здесь удаленные все данные по количеству, диаметру и длине стержней, во избежания конфликтной ситуации с авторскими правами. Можно посмотреть ознакомиться с работой или изучить готовые решения.
| Арматура А400+А240 | 9,8т |
| Бетон В20 + В7,5 | 184+86м3 |
| Удельный показатель: Арматура // Бетон | 10,2кг/м2 // 0,28м3 |
Заказать проект
Можно заказать основную или полностью под ключ документацию для строительства своими руками или разрешений подобного склада 20 на 50 метров, или любых других габаритов.
| Ориентировочная стоимость проектирования КМ+КМД+КЖ в зависимости от высоты и площади здания | |||
|---|---|---|---|
| Высота стен / Площадь | 600м2 | 1200м2 | 1500м2 |
| 6 | 150 | 170 | 190 |
| 8 | 160 | 180 | 200 |
| 10 | 170 | 190 | 210 |
| Итого цена 150-210 тыс.руб. Сроки до 12 дней. С лицензией в 2 раза дороже! | |||
Другие разделы по необходимости оговариваются отдельно!
