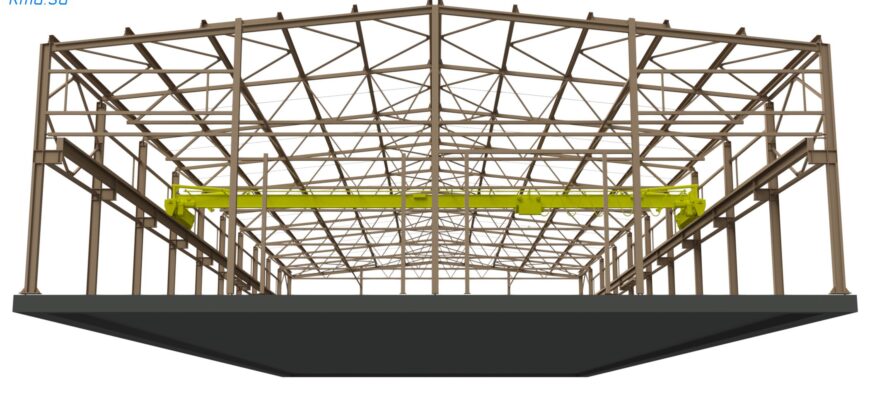

Строительные чертежи КМ КМД КЖ склада 1500 м2 с кран-балкой (максимальная площадь без прохождении экспертизы). Заказчик позвонил из город Тюмень — и поставил задачу подготовить документацию для самостоятельного строительства.
Задача был, как всегда минимизировать затраты — сейчас деньги считают умеют, но вот не все обращаются к конструкторам со стажем более 15 лет!
Проектирование производственного здания

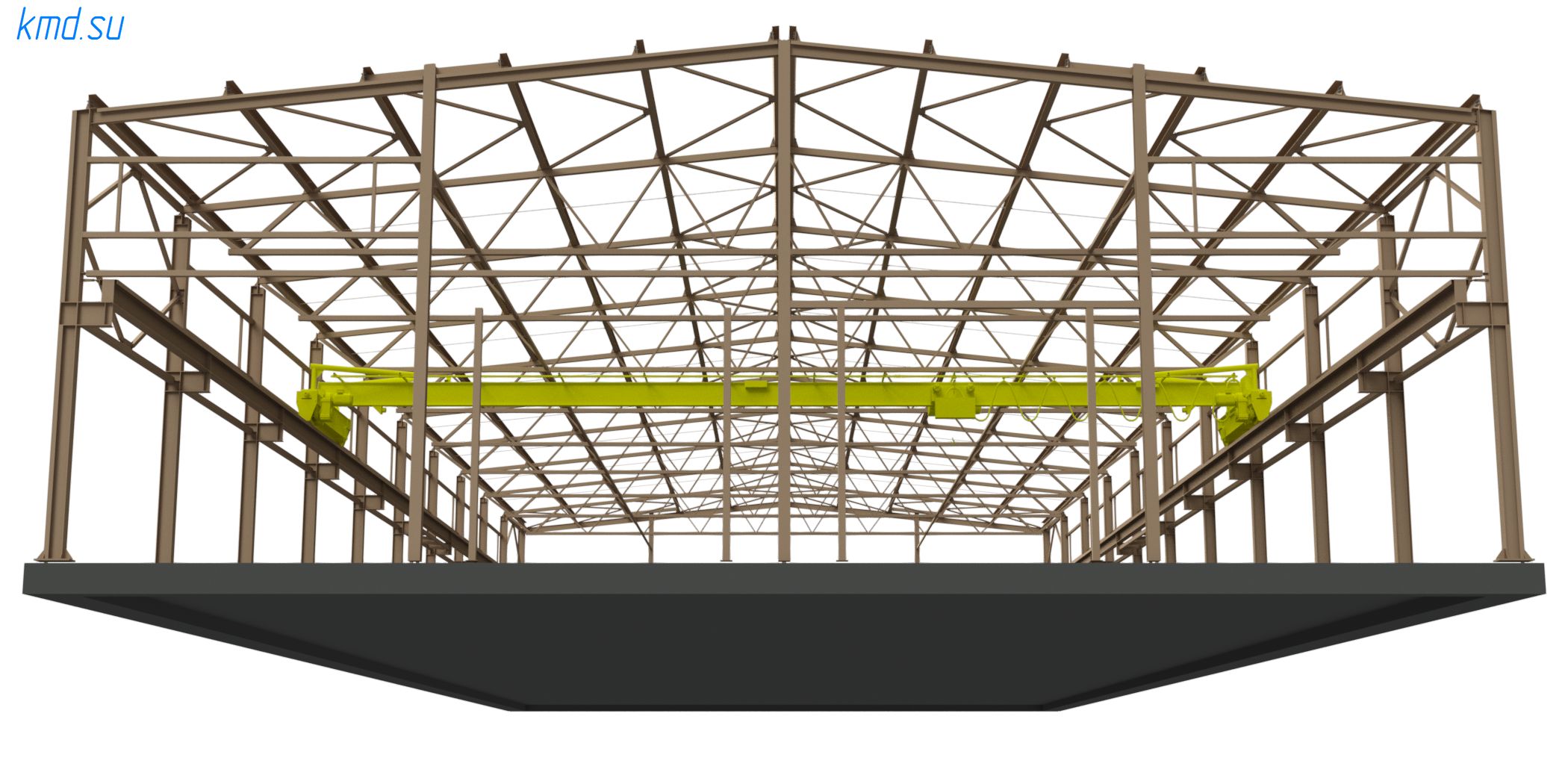

Металлический каркас
Применяется рамно-связевая система металлокаркаса, где устойчивость поперек обеспечивается за счет жесткого защемления колонн в основание, а вдоль за счет системы связей по каркасу. Жесткость покрытия обеспечивается раскосами по прогонам.
- Исходные данные — грузоподъемного крана 5,0т с высотой подъема крюка 4,0 — приняли 4,2м. Не стоит здесь делать с большим запасом — это отображается на металлоёмкости.
- Габариты склада 1500 м2 заложены 24 на 60 метров. Я принял нулевую привязку колонн, чтобы уменьшить ширину строения, чем уже тем вероятнее того, что спадет их масса с фермами!
- Ограждающие конструкции сэндвич панели — для возможности жесткой работы прогонов покрытия применены затяжки по ним, для восприятия бокового изгиба.
- В каркасе предусмотрены все элементы под ключ для крепления ворот, окон и панелей
- Крановые балки предусмотрены составного сечения, которое отлично работает при торможения тележки вдоль кранового пути. Основные стойки из двутавра. Стропильные металлоконструкции а также связи из профильной трубы. Прогоны из гнутого швеллера.
Некий паспорт на этот склад 1500 м2 (листов обычно не более 7 у нас) нужен для разрешений в администрации.
Деталировочный альбом — необходим для изготовления и монтажа каждой конструкции строительной фирме. Здесь выкладываю только показательные листы, тк их большое количество (более 100 листов).
| Расход стали (без учета рельс) | 65,5т |
| Относительный расход | 44 кг/м2 |
Хорошие экономичные показатели — это за счет невысокого поднятия груза, от которого напрямую зависит объем здания.
Фундаменты
- Чтобы получить экономию — по требованию Заказчика — принят сплошная плита толщиной 220мм, которая выполняет функцию пола.
- При таки мощных усилиях принят плотно-ребристый вариант, под колоннами усиление (балка совмещенное с плитой). Ширина ее определяется из условия расстановки анкерных болтов. А глубина из действующих усилий в основном.
- Анкерные болты применяются типовые по ГОСТ, химические опасней применять. Не совсем понятно как они работают, в России нет нормативных данных по ним.
| Арматура А240+А400+А500 | 22,2 т. |
| Бетон В20+В7,5 | 365+120 м3 |
| Общий удельный расход Арматура // Бетон | 14,8кг/м2 // 1,08м3/м2 |
Можно уменьшить кубатуру бетона при замене подстилающего слоя на мембрану. А Стоимость арматурных стрежней путем замены ее на пластиковый аналог! При это недопустимо ее нагревание конечно — при пожаре все мгновенно поплывет!
Заказать проект
Можете заказать документацию для строительства или для получения разрешений на строительства подобного склада 1500 м2, при этом ширина может был любая, а вот длина подгоняется под эту площадь.
| Ориентировочная стоимость проектирования КМ+КМД+КЖ в зависимости от высоты и площади здания | |||
|---|---|---|---|
| Высота стен / Площадь | 600м2 | 1200м2 | 1500м2 |
| 8 | 180 | 220 | 240 |
| 10 | 200 | 240 | 260 |
| 12 | 220 | 260 | 280 |
| Итого цена 180-280 тыс.руб. Сроки до 14 дней. С лицензией в 2 раза дороже! | |||
Другие разделы по необходимости оговариваются отдельно!
