Строительные чертежи
Разработка проекта быстровозводимых зданий — складов, ангаров для самостоятельного возведения, с помощью бригад и поучений разрешений. Самые ответственные следующие строительные чертежи, которые выполняю самостоятельно:
КМ — Конструкции металлические — графическое и расчетное оформление — один из 5 (12) разделов общего стройпроекта сооружения. В них отображены инженерно-технические решения металлокаркаса. (Оформление согласно ГОСТ 21.502)
КМД — Конструкции металлические деталировочные — чертежи необходимые для изготовления и монтажа отправочных марок каркаса сооружения. (временная инструкция)
КЖ — Конструкции железобетонные — отображены армирование монолитных фундаментов, основания пола и цокольных балок. В отдельных случаях встречаются подпорные стены. (согласно ГОСТ 21.501; Тихонов «Армирование ЖБК)
С этим комплектом (вся необходимая информация) — возможно обратиться в любую подрядную контору (бригада строителей), которая воплотят ваш заказ!
Коллеги подготовят другие при необходимости — Для объектов до 1500м2 и до двух этажей:
АР — Архитектурные раздел — планировка внутреннего пространства и дизайн фасадов.
ПОС — Проект организации строительства — тут отображается стройплощадка, размещение кранового оборудования и места складирования. Организуется площадка, чтобы было комфортно всем.
КР — Конструктивный раздел — Это сумма КМ+КМД+КЖ и плюс некоторые мелочи — вопросы по крыльцам, перегородкам, наружным лестницам…
ПЗУ — План земельного участка — проще генплан тут отображаться расстановка построек и планировка земли (где подрезать или насыпать)
Разработка рабочей документации под ключ
Тут привожу некоторые распространенные варианты проекты складов из металлоконструцкий, (аналогично можно возвести любое другое по назначению) с востребованными параметрами габаритов. Подготовим все разделы строительных чертежей, необходимые для воплощения вашего ангара под ключ и для разрешений!:
Металлокаркас — Могут быть отапливаемые и холодные; с тентовым покрытием и из сэндвич панелей; односкатные и двускатные; прямостенные и арочные; широкие и высокие; с кран-балкой и талью; одноэтажные и двухэтажные; капитальные и временные; сварные и сборно-разборные…
Фундаменты — под них возможно применить любых типов: отдельно-стоящие, свайные одиночные, свайно-ростверковый, плитный, плотно-ребристый, на сборных железобетонных блоках…
- Лицензия — допуск СРО!
- Соблюдение норм — вся работа должна соответствовать требованиям СП 16.13330, СП 63.13330…
- Инженерные расчеты — SCAD, ЛИРА САПР, а также свои автоматизированные наработки в EXEL.
-
Моделирование в BIM — Tekla Structures, Advance Steel. Классическое применение программы AutoCAD — для создания схем.
- Выпуск листов форматах: PDF, DWG, DXF. Координация с другими специалистами через 3D модели IFC. — крайне иногда важно избежать коллизий с инженерными коммуникациями и архитектурой.
- Большой опыт от 15 лет — обеспечивает скорость выполнения заказа 4-20 дней.
На этот заказ были мной подготовлены следующая документация КМ + КМД + КЖ, а также оформлены расчёты для экспертизы. В 2025г здание проектировалось и прошла полную экспертизу. В 2026 намечено возведение объекта.
Цены и сроки
| Простое | Сложное | Мудреное | |
|---|---|---|---|
| 500м2 | 150 | 200 | 300 |
| 1000м2 | 180 | 240 | 360 |
| 1500м2 | 210 | 280 | 420 |
| Итого стоимость КМ+КМД+КЖ примерно 150-420 тыс.р (с лицензией дороже!) | |||
| Сроки: | 3-6дн | 5-10дн | 8-20дн |
- Простое — просто ангар
- Сложное — есть усложнение одно из: наличие внутренних этажей, очень высокое, кран-балка, двух-пролетное, сейсмика …
- Мудреное — целый набор сложностей, кроме перечисленных, неправильная форма в плане, разноэтажное
- Сбор исходных данных, необходимы:
- Город постройки;
- Архитектурные решения (АР) — либо мы разрабатываем;
- Геологические и геодезические изыскания;
- Конструирование металлокаркаса:
- Согласование схемы каркаса с заказчиком — Формируется расчетная модель;
- Сбор нагрузок и расчёт системы — Определяются усилия на элементы каркаса и узлы;
- Ведется подбор сечений — Моделирование узлов сопряжений.
- Графическое оформление — схемы и планы с размещением металлоконструкций сооружения и их узлов сопряжения.
- Раздел для фундаментов
- На основе геологических данных назначаем тип: отдельностящий, сваи забивные или буронабивные, плитный;
- В зависимости нагрузок на обрез фундамента — определяются его габариты и глубина заложения ;
- По результатам расчетов выводим диаметр и шаг арматуры;
- Оформление армирования монолитных изделий.
- Подготовка деталировочного альбома
- Поучений всех разрешений;
- Выполнение деталировочного графического альбома для изготовления и монтажа отправочных марок.

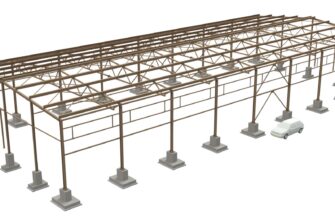

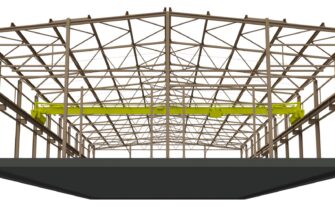

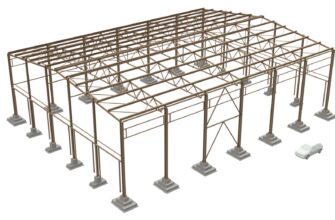

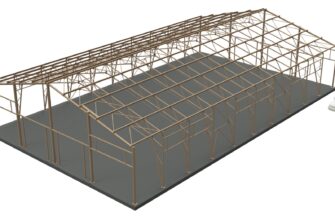

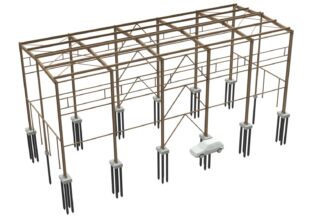

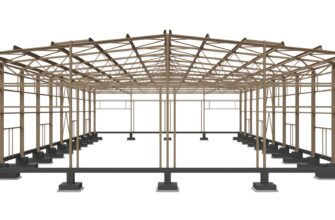

Реализованные типовые здания
Наша разработка строительного проекта склада — быстровозводимые конструкции, экономичные решения и надежное воплощение здания. Каждый из этих разделов требует высокой квалификации проектировщиков, четкого соблюдения нормативов и использования современного программного обеспечения. При грамотной организации рабочего процесса результат качество работа, снижение стоимости и сроков возведения.
