Легкие металлоконструкции 24кг/м² здания 20 на 40 м

Холодный, неотапливаемый, однако эксплуатируемый в южных районах, тентовый склад 20 на 40 м, с высотой стены 5м — пример оформления строительных чертежей. В более холодных регионах — сталь С245 — необходимо заменить на С255 и всего. Металлоконструкции очень легкие — за счет того ПВХ ткань не задерживает снег и поэтому такие сооружения востребованы в северных районах. При этом преимущество будет снижение металлоёмкости, а значит стоимости до двух раз! Трудностью как для нас, таки для строителей — и эта сложность, что влияет на цену. Она высокая — поэтому почти всегда такие сооружения — являются самостроем, и поэтому они зачастую падают, вызывая недоверия к нам же. С этим явлением столкнулся недавно когда ребята из Питера все-таки захотели заказать типовой проект на 1500 м2. Долго думали — аргументировали что они падают, я их пытался убедить предоставил быстровозводимого арочного ангара, разработанного мной — прошел экспертизу! — здание не грохнется если работа выполняется лицензированным опытным профессионалом профессионалом. Возможно просто они наняли специалист, заплатив ему обычную зарплату и дали изучать в статье документацию.

Проектирование здания

Металлический каркас

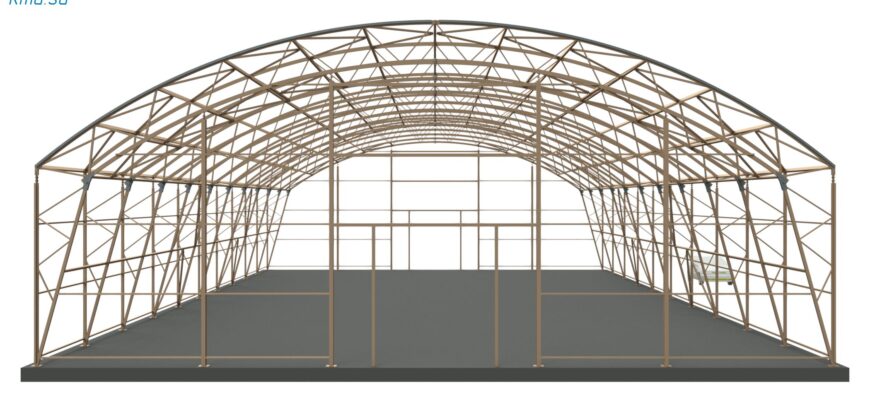

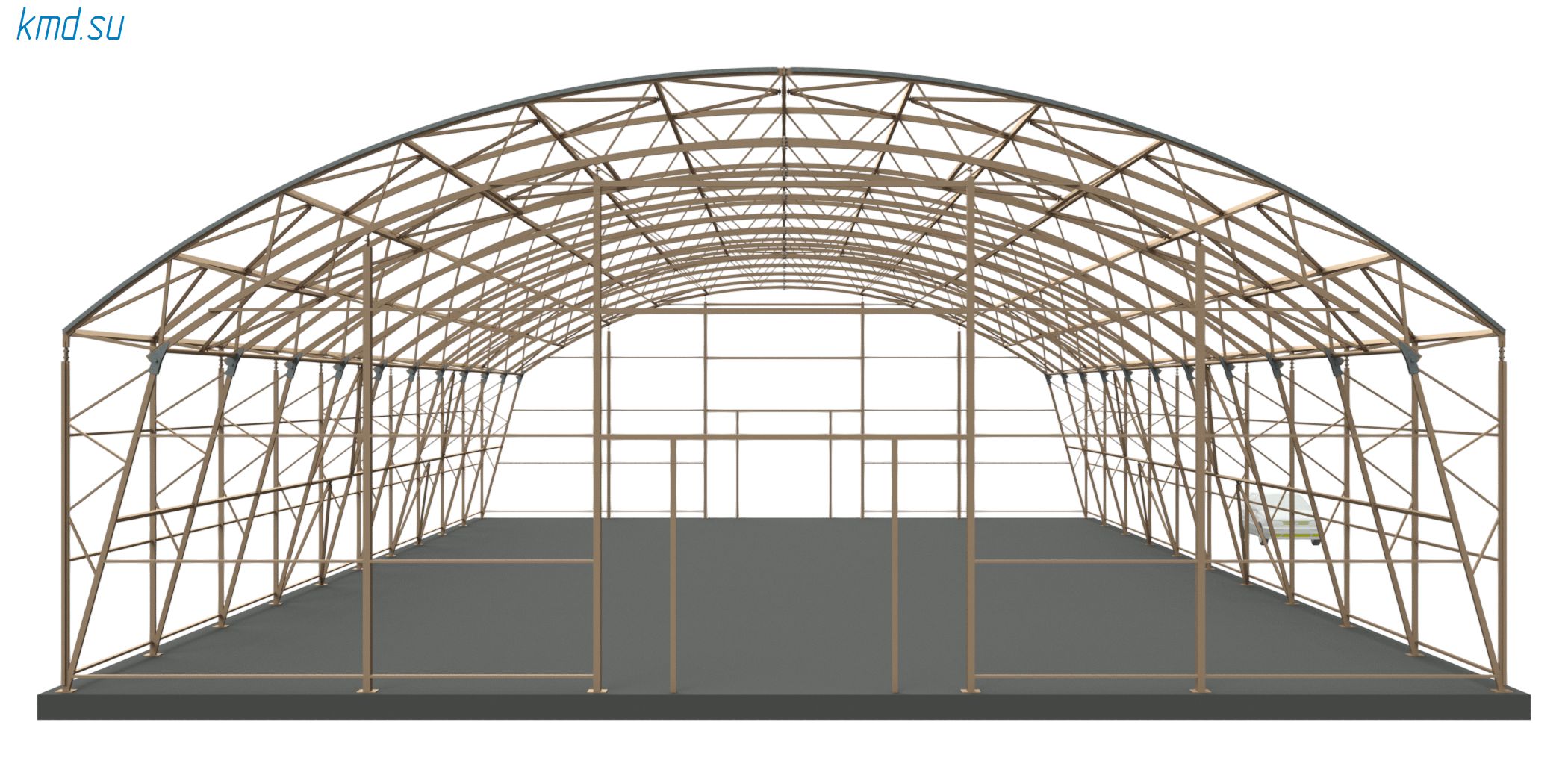

Конструктивное описание тентового склада 20 на 40 м

• Рамно-связевой каркас — поперек жесткость обеспечивается самой рамой,  жесткостью ее, вдоль здания сложной системой распорок верхним и нижним поясам колонн и ферм.
• Основная его особенность, на которую нужно обратить внимание — сильный распор на опору — мощное срезающие усилие. При смещение которого идет перераспределите усилий — пояса в середине ангар перегружаются, далее металл плывет (растягивается) — эффект усиливается — крушение по цепной реакции! Колонную часть на опоре следует приварить к закладным деталям, при малых нагрузках применяются крупные анкерные болты.
• При небольших пролетах хорошо работает плита, либо на песчаном основании, при больших экономичный вариант будет асимметричный отдельно-стоящий фундамент.
• Такой тип металлоконструкций особенно экономически целесообразно при большой ширине — более 30м.
• Весьма экономичный вариант тентового склада, за счет отсутствие нагрузки на конструкции. Отличное решение закладывать шаг рам 4м или 3м, что в добавок еще снижает металл.
• Повторюсь, что на мой взгляд, — не получает широкое распространение, ввиду сложности расчета в первую очередь, цена строительных чертежей будет всегда выше чем у прямостенного варианта, во вторую изготовление и монтажа.
• Прогоны из профильной трубы, которые хорошо работают в обоих направлениях. Фермы, фахверковые стойки, связи выполнены из профильной трубы.
• Ограждающие материалы — поливинилхлоридные — ПВХ материалы. Разработку проекта под него занимаются как правило изготовители покрытия!
• Ппредусмотрены все необходимые детали для закрытия контура и проемов для ворот с торцов и окон по продольным стенам. Особенностью — является устранение всех острых узлов, во избежания повреждения ткани.

При увеличение ширины, шага между рамами и высоты данные увеличиваются.

Фундамент

• В нашем случае плитно-ребристый на песчаном основании, как самый обоснованный при таком грунте. При суглинках и супесях — возможно применение отдельно-стоящего асимметричного типа, с отметкой низа ниже глубины промерзания.
• Габариты ребра определяются от нагрузок. Плитная часть вполне хорошо работает даже при толщине 150-170мм, однако при расположение этажерок уже необходимо 200мм. Габариты ребра в зависимости от вертикальных усилий и конструктивных требований по расположение анкеров.
