Задача спроектировать высокий 20м сооружение с тяжелой опорной кран-балкой. При такой высоте колонны имеют развитое сквозное строение, для восприятия не только усилий — но и обеспечения жесткость от ветрового давления. Пример промышленного склада 30×48м, с грузоподъемным оборудованием 10т. Во избежание экспертизы возможно применить хитрость заявив что таль будет всего 5т. Я как конструктор подготавливают строительные чертежи КМ КМД КЖ, а также отчет для экспертизы при необходимости. Климатические условия для слабого ветра и IV снега 2,8 кПа.

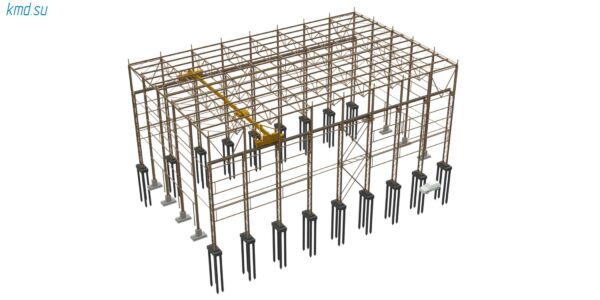

Проектирование производственного объекта
Металлический каркас
Применяется рамно-связевая система металлокаркаса, где устойчивость поперек обеспечивается за счет жесткого защемления колонн в основание, а вдоль за счет системы связей по каркасу. Жесткость покрытия обеспечивается раскосами по прогонам.
- Исходные данные для проекта промышленного склада — грузоподъемного крана в расчетах приняты 10,0т с подъемом крюка 13м. Здесь нужно точно определить технологический процесс, чтобы определить точное значение. От этого зависит стоимость на прямую.

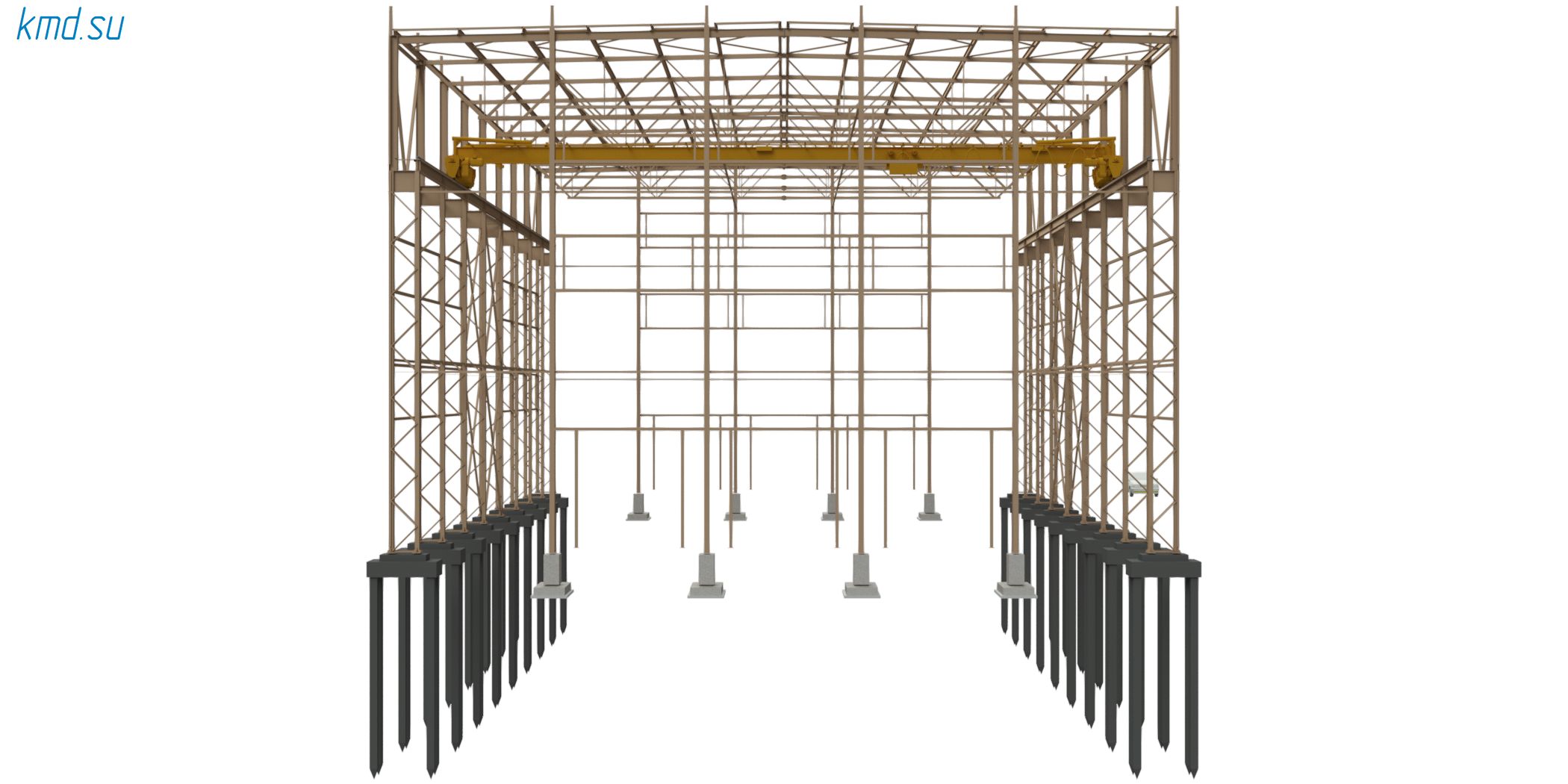

- Основной особенностью — является сквозные колонны! Ветви выполнены из двутавров, обрешетка из профильной трубы. Размер сечения подбирается из условия жесткости. В нашем случае допустимо смещение верха строения 100мм, и вышло так, что осевая ширина колонны не менее 1,0м Понятно что такого прокатного профиля не существует — поэтому вариант сквозной или сварной тип.
- Размеры для производственного здания заложены 30 на 48 метров. чтобы не проходить экспертизу площадь его должна быть не более 1500м2. Вообще точная ширина зависит от нормированного пролета кран-балки, и уже от этой величины подгоним общие габариты.
- Ограждающие конструкции сэндвич панели стеновые. Кровля выполнены из мембраны — опасно закладывать сэндвич, потому скорее всего будут протекать со временем...
- В проекте промышленного склада — предусмотрены все элементы под ключ для крепления ворот, окон и панелей
- Крановые балки предусмотрены составного сечения, которое отлично работает при торможения тележки вдоль кранового пути.
| Потребность в стали (без учета рельс) | 128т |
| Относительный расход | 85 кг/м2 |
Да показатели высоки — но тут при высоте 20м — уже ничего не поделаешь, возможно уменьшить чуть-чуть за счет увеличения ширины колонн, и смелее принимать сечения. Но для этого нужно опыта побольше, не потому что нет понимания, а потому что хочется спать глубже и мы закалываем чуть больше запаса!
Фундаменты
- Ввиду того что мощный опрокидывающий изгибающий момент на опору — тут целесообразно применять свайный тип. Отдельностоящий вариант — будет очень больших габаритов, и его не избежать если рядом есть существующие объекты, которые боятся вибрации.
- Основание пола не более 240мм с армированием нижней 12, а верхней 10, это больше зависит будут ли стеллажи. Если их нет то расход материалов будут заметно ниже.
- Анкерные болты также прямо-пропорциональны нагрузкам — здесь их 12шт М30 09Г2С
| Арматура А240+А400+А500 | 18,8 т. |
| Бетон В20+В7,5 | 340+180 м3 |
| Общий удельный расход Арматура // Бетон | 12,5кг/м2 // 0,34м3/м2 |
| Сваи жб 300×300х8000 | 72шт |
Можно уменьшить кубатуру бетона при замене подстилающего слоя на мембрану. А Стоимость арматурных стрежней путем замены ее на пластиковый аналог! При это недопустимо ее нагревание конечно — при пожаре все мгновенно поплывет!
Заказать проект
Можете заказать проект для строительства или для получения разрешений на промышленного склада, при этом габариты могут совершенно другие — под ваш индивидуальных заказ...
| Ориентировочная стоимость проектирования КМ + КМД + КЖ в зависимости от высоты и площади здания | |||
|---|---|---|---|
| Высота стен / Площадь | 900м2 | 1200м2 | 1500м2 |
| 16 | 270 | 290 | 310 |
| 18 | 280 | 300 | 320 |
| 20 | 290 | 310 | 330 |
| Итого цена 180-280 тыс.руб. Сроки до 14 дней. С лицензией в 2 раза дороже! | |||
Другие разделы проекта промышленного склада — оговариваются отдельно!
