Проектная документация на теплый склад 12 на 30 м с высотой стен 11м из сэндвич панелей. Для неотапливаемого варианта с обшивкой профилированным настилом — необходимо заменить марку стали с С245 на С255. Представляю типовую строительные чертежи на металлические и железобетонные монолитные конструкций строения. Данный пример предназначен для постройки в таких городах Челябинск, Новосибирск..., со снеговой расчетной нагрузкой 2,1 кПа.
Проектирование здания
Металлический каркас

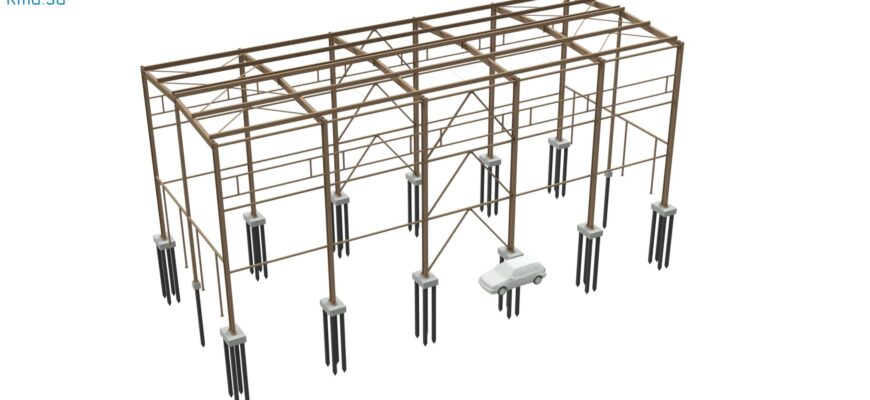

Конструктивное описание склада 12 на 30 м.
- Рамно-связевой каркас, жесткость поперек сооружения обеспечиваться за счет жесткой заделки колонн в основание, а также рамным узлом между колонной и балкой покрытия. В продольном направлении обеспечивают система распорок.
- П-образная рама может сэкономить металлопрокат именно при высоких строениях. Однако боится смещения опор, тк при этом появляются дополнительные усилия от деформаций. Поэтому рекомендация использовать свайно-ростверковый фундамент. Пролет небольшой и вертикальная нагрузка минимальная, поэтому отдельностощий тип крайне нежелательно, тк габариты будут большими, которые необходимы от опрокидывания.
- Профиль основной применяется двутавр балочный «Б», для стоек необходимо по 2 промежуточные распорки для устойчивой работы элемента.
- Прогоны из гнутого швеллера — выходит дешевле чем прокатный, но габарит немного выше.
- Ограждающие конструкции сэндвич панели для стен и крыши! Особенность при этом — необходимы связи по прогоном, ограничивающие выгиб в сторону его.
- В проекте предусмотрены проемы под ворота с торцов, а также окна на продольных стенах для естественного освещения помещения.
Раздел КМ
Чертежи металлокаркаса склада 12 на 30 метров: общий проект конструктивных решений в сборно-разборном исполнении.
| Расход стали | 22,2т |
| Относительный потребление | 60кг/м2 |
Данные весьма большие, можно заметно снизить металлоёмкость при условии, что возможно поставить связи в торцах металлокаркаса (у нас мешают ворота) при этом расход уменьшиться в 1,5 раза и будет составлять 40-45кг/м2 (пример см производственно-складское здание)
Фундаменты
Для обеспечения абсолютной жестокости основания заложен свайно-ростверковый тип.
Раздел КЖ
Пример оформления армирования железобетонных монолитных деталей здания. Удалены данные по количеству стержней, диаметру и их длине, для защиты авторских прав. Начинающим специалистам будет интересно познакомится с типовым решением.
| Арматура А400+А240 | 4,0т |
| Бетон В20 + В7,5 | 68+32м3 |
| Удельный показатель: Арматура // Бетон | 11,0кг/м2 // 0,27м3 |
Объёмы меняются в зависимости от давления на пол внутри помещения и грунтовых условий!
Заказать проект
Закажите полностью под ключ документацию склада 12 на 30 метров (либо других размеров) для строительства своими руками или разрешений.
| Ориентировочная стоимость проектирования КМ+КМД+КЖ. Ширина 12-16м, Высота 8-16м | |||
|---|---|---|---|
| Ширина / Площадь | 600м2 | 1200м2 | 1500м2 |
| 12 | 120 | 140 | 160 |
| 14 | 130 | 150 | 170 |
| 16 | 140 | 160 | 180 |
| Итого на 2026г. | Цены 120-280 тыс.руб. С лицензией в 2 раза дороже! | ||
| Сроки | 6дн | 7дн | 8дн |
Другие разделы по необходимости оговариваются отдельно!
