Типовой теплый прямостенный склад 500 м2с экономичной конструктивной схемой с размерами 15 на 30 м и высотой наружных стен 4,5м. Однако за снижение металла приходиться платить сложностью его исполнения и в некоторых случаях развитыми фундаментами под него. Такое решение возможно применять как из сэндвич панелей так и с тентовым покрытием, но при этом немного нужно подкорректировать марку стали.Пример оформления строительных чертежей на металлические и железобетонные конструкций объекта. Данный пример актуален для постройки в таких городах со снеговой расчетной нагрузкой 2,8 кПа, и ветром — такие как Казань, Н. Новгород. Такой каркас почти не чувствителен к ветровым воздействиям (при небольшой ширине)
Проектирование здания
Металлический каркас

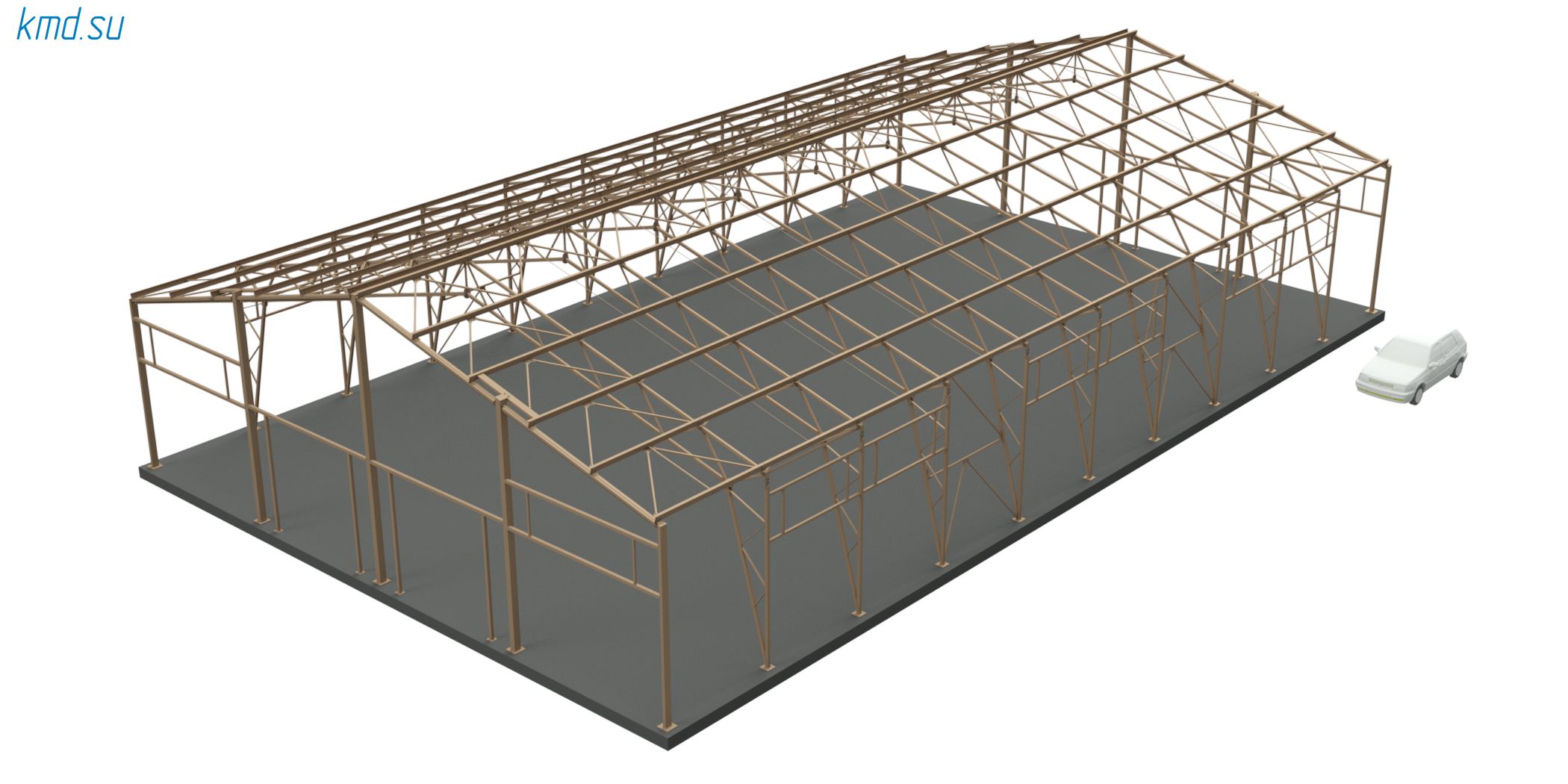

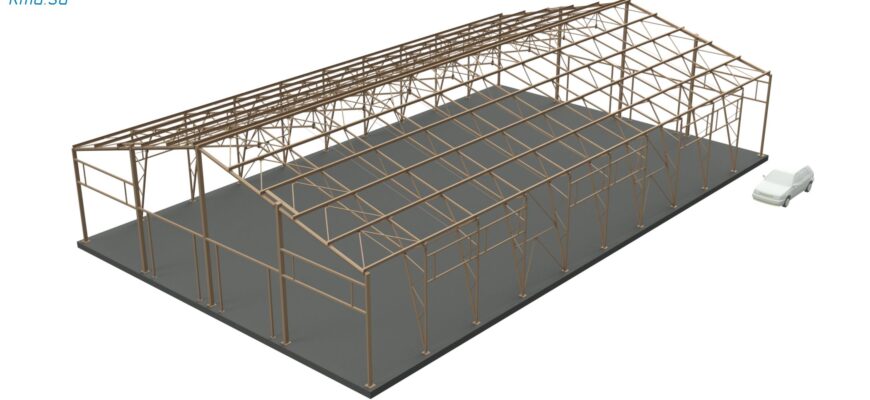

Конструктивное описание прямостенного склада 500м2
- Рамно-связевой каркас — поперек жесткость обеспечивается самой рамой, вдоль здания сложной системой распорок верхним и нижним поясам колонн и ферм.
- Основная его особенность это — сильный распор на опору — мощное сдвигающее скольжение. При смещение которого идет перераспределите усилий и как следствие перегруз и обрушение. При небольших пролетах хорошо работает плита, при больших экономичный вариант будет асимметричный отдельно-стоящий фундамент. Колонную часть на опоре следует приварить к закладным деталям, при малых нагрузках — можно применить просто мощные анкерные болты.
- Такой тип металлоконструкций хорошо применять именно при большой ширине здания - более 36м, либо для получения снижение прямых затрат на стоимость металла — для такого вариант снижение около 15%! Однако стоимость изготовления металлоконструкций и монтажа будет дороже!
- Не понимаю почему популярность такой вариант не находит — мое мнение, что не каждый может его спроектировать, а кто может берет цену в в 1,5-2 дороже, а Заказчики сейчас не каждый хочет платить больше, да доверие в интернет ресурсах возникает не к каждому специалисту.
- Прогоны из гнутого швеллера — выходит дешевле чем прокатный, но габарит немного выше. Фермы, фахверковые стойки, связи выполнены из профильной трубы, балки из двутавров.
- Ограждающие конструкции быстровозводимые сэндвич панели — стеновые и кровельные! При это необходимо предусмотреть затяжки из прутков во избежание выгиба прогонов из плоскости. Возможно применение и с тентовым покрытием!
- В проекте предусмотрены все необходимые детали для закрытия контура и проемов для ворот с торцов и окон по продольным стенам.
| Расход стали | 15,3т |
| Относительный потребление | 34кг/м2 |
При увеличение ширины, шага между рамами (в нашем случае минимальное 3,0м) и высоты данные немного увеличиваются до 38-40кг/м2.
Фундамент
- В нашем случае плитно-ребристый на песчаном основании, как самый экономичный при таком грунте. При суглинках и супесях — возможно применение отдельно-стоящего асимметричного типа, с отметкой низа ниже глубины промерзания. Одиночные сваи — запрещено применять!
- Габариты ребра определяются от нагрузок. Плитная часть вполне хорошо работает даже при толщине 150мм, однако при расположение этажерок уже необходимо 200мм. Габариты ребра в зависимости от вертикальных усилий и конструктивных требований по расположение анкерных болтов.
| Арматура А400+А240 | 4,8т |
| Бетон В20 + В7,5 | 84+42м3 |
| Удельный показатель: Арматура // Бетон | 10,5кг/м2 // 0,28м3 |
Заказать проект
Закажите полностью под ключ строительные чертежи на прямостенный склад площадью 500м2 (готовый) либо других размеров под индивидуальный заказ.
| Ориентировочная стоимость проектирования складского сооружения КМ + КМД + КЖ. | |||
|---|---|---|---|
| Ширина / Площадь | 500м2 | 1000м2 | 1500м2 |
| 15 | 180 | 200 | 220 |
| 18 | 200 | 220 | 240 |
| 24 | 220 | 240 | 260 |
| Итого на 2026г. | Цены 180-260 тыс.руб. С лицензией в 2 раза дороже! | ||
| Сроки | 8дн | 10дн | 12дн |
Такой прямостенный склад относится к среднему уровню сложности проектирования! Данные могут отличаться как в большую таки и в меньшую сторону в зависимости от рабочего состояния и загруженности. Другие разделы строительных чертежей по необходимости оговариваются отдельно!
