Проектная документация на теплый двухскатный склад 1000 м2 шириной 27м, Длиной 36м высотой стен 9м. При холодном исполнении меняем марку стали на устойчивую к морозам а также по периметру добавляем ветровые ригеля. Пример оформления документации строительных чертежей на металлические и железобетонные конструкций объекта. Данный пример предназначен для постройки в таких городах Омск, Красноярск..., со снеговой расчетной нагрузкой 2,1кПа и ветром 0,23кПа
Проектирование здания
Металлический каркас

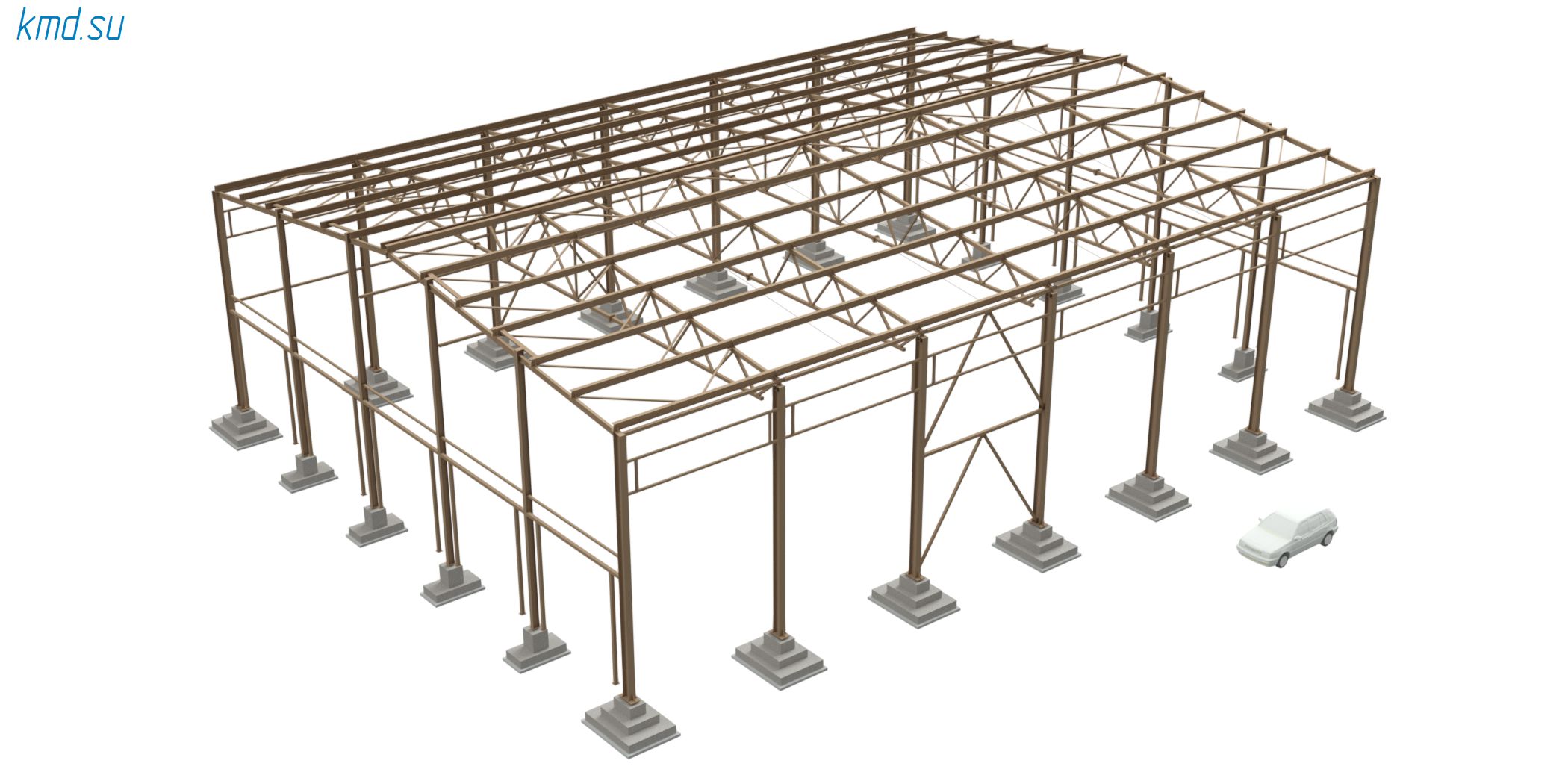

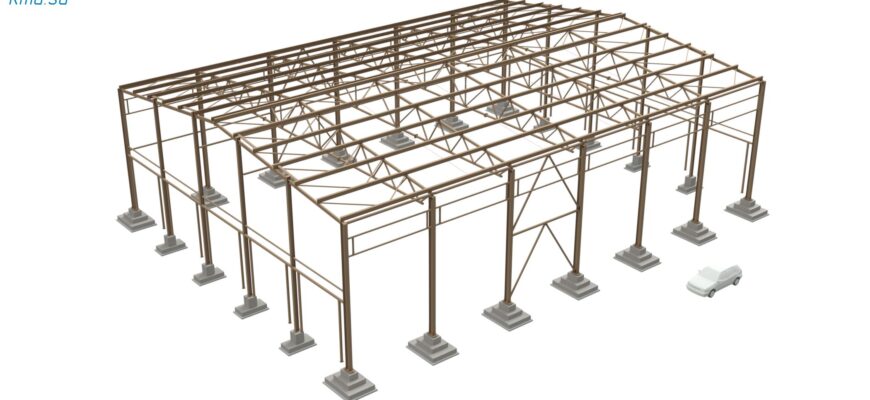

Конструктивное описание склада площадью 1000 м2, с размерами в плане 27×36м
- Рамно-связевой каркас, жесткость поперек сооружения обеспечиваться исключительно колоннами за счет жесткой заделки колонн в основание. В продольном направлении обеспечивают система связей.
- Стандартный распространенный каркас рамы — применяется примерно для стен 5 до 11м. Если выше то уже экономичней применять сквозные колонны. Для уменьшения изгибающего момента фермы опираются центрально, хотя для монтажа немного неудобно, плюсом мы еще немного разгружаем давление на грунтовое основание. Такое решение не боится смещения фундаментов как по вертикали так и по горизонтали.
- Прогоны из гнутого швеллера — выходит дешевле чем прокатный, но габарит немного выше. Фермы самые оптимальные по типу «Молодечно», колонны и балок из двутавров, связи из профильной трубы.
- Ограждающие конструкции быстровозводимые сэндвич панели — стеновые и кровельные! При это необходимо предусмотреть затяжки, чтобы прогоны работали устойчиво без закручивания.
- В проекте предусмотрены все необходимые детали для закрытия контура и проемов для ворот с торцов и окон по продольным стенам.
Графическое описание конструктива на металлический здания склада 1000 м2: общий проект конструктивных решений в сборно-разборном исполнении.
| Расход стали | 41,9т |
| Относительный потребление | 43кг/м2 |
Данные для конкретного типа размера, можно снизить металлоёмкость при условии, что опустим потолок сооружения и его пролёт — и как следствие при той же площади расход будет составлять 35-38кг/м2.
Фундамент
- Отдельно-стоящий тип, под обычные грунтовые условия (суглинки) с глубиной промерзания 1,35м.
- Габариты определяются в зависимости от нормативных нагрузок на него по двум сочетаниям.
- Армирование подбирается от расчетных данных.
- Высота — в зависимости от глубины промерзания грунтов в зимний период.
Пример оформления армирования железобетонных конструкций здания. Удалены табличные данные по количеству стержней, диаметру и их длине, для защиты авторских прав. Начинающим специалистам или строителям будет возможно интересно познакомится с решениями.
| Арматура А400+А240 | 10,2т |
| Бетон В20 + В7,5 | 190+88м3 |
| Удельный показатель: Арматура // Бетон | 10,0кг/м2 // 0,28м3 |
Объёмы меняются в зависимости от давления на пол внутри помещения и грунтовых условий!
Заказать проект
Закажите полностью под ключ документацию склада 1000 м2 (либо других размеров) для строительства своими руками или поучений разрешений.
| Ориентировочная стоимость проектирования КМ + КМД + КЖ. Ширина 12-16м, Высота 8-16м | |||
|---|---|---|---|
| Ширина / Площадь | 500м2 | 1000м2 | 1500м2 |
| 18 | 130 | 150 | 170 |
| 24 | 140 | 160 | 180 |
| 27 | 150 | 170 | 190 |
| Итого на 2026г. | Цены 130-190 тыс.руб. С лицензией в 2 раза дороже! | ||
| Сроки | 7дн | 8дн | 9дн |
Другие разделы строительных чертежей по необходимости оговариваются отдельно!
