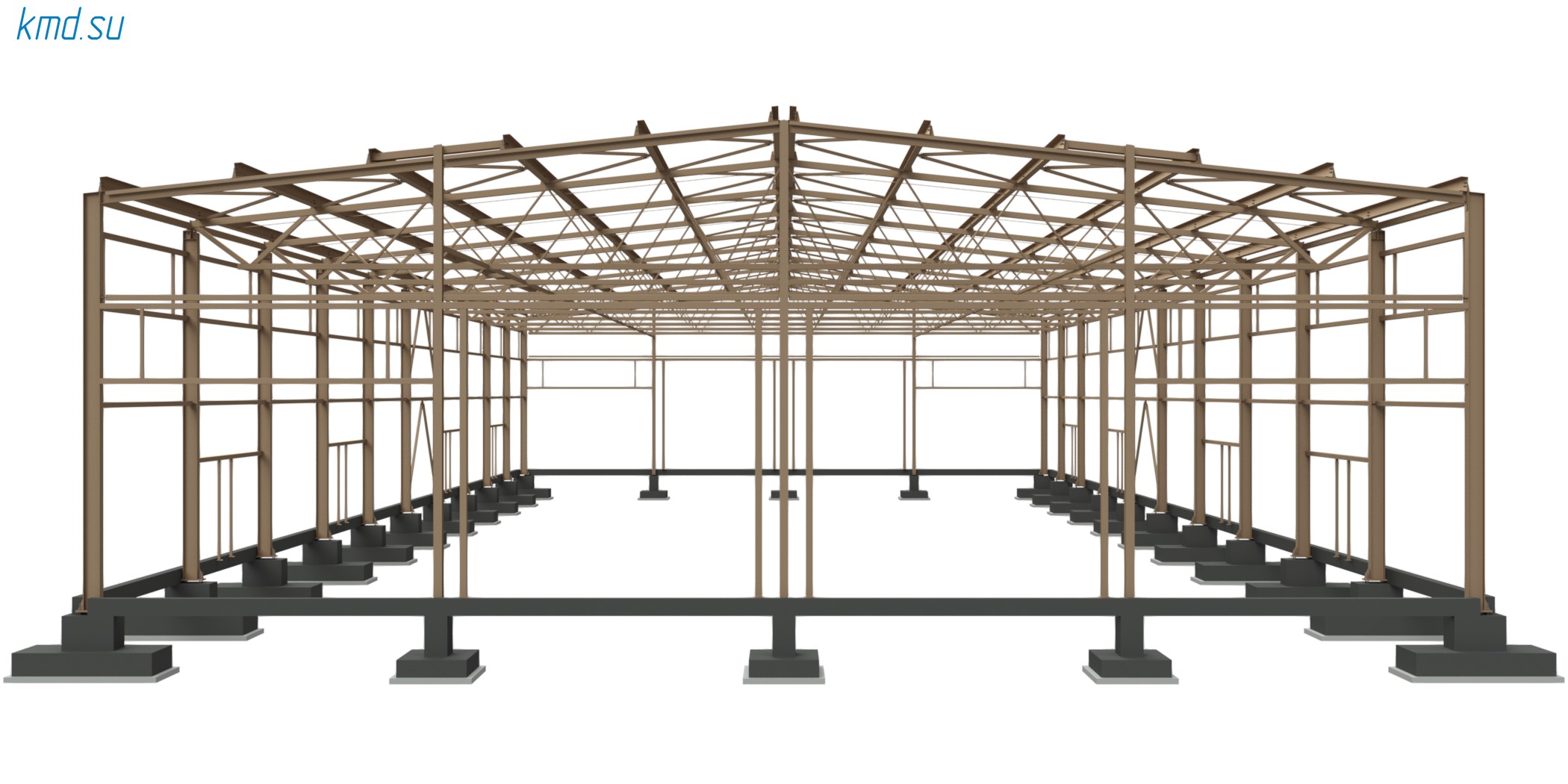

Итак рассмотрим распространенный проект склада 24 на 60 метров, высотой 7м (стена) площадью 1500 м.кв. А именно чертежи металлокаркаса (КМ и КМД) и железобетонных монолитных отдельностоящих фундаментов (КЖ). Данное строение разрабатывалось осенью 2025, а вот строительство намечено на 2026 в Московской области в городе Бронницы.
Проектирование складского сооружения
- Размеры склада 24 х 60 метров взяты не просто так, а чтобы подогнать площадь строения максимально до 1500 м². Именно при таких условиях не требуется прохождения экспертизы документации! Поэтому это распространенные размеры и можно сказать что это типовой проект, в котором немного меняется высота потолка.
- Конструктивная схема — рамно-связевой металлокаркас — в плоскости рамы жесткость обеспечивается колоннами (их жесткой заделкой), и вдоль здания системой распорок. Верхний пояс раскреплен горизонтальными раскосами в крайних шагах.
- Торцевые фахверковые стойки имеют шарнирные крепления. Их устойчивость обеспечивается упором в кровельные прогоны, а сбоку растяжками от основных металлоконструкций.
- Фермы по типу «Молодечно» из профильной трубы — это самый оптимальный вариант по стоимости и простоте их изготовления. Пояса из высокопрочной стали 09Г2С — она дороже конечно, но с учётом того что сечение меньше — получается на выходит снижение цены
- Быстровозводимый склад 24 на 60 м. обшивается полностью сэндвич панелями и для них предусмотрены все детали для их крепления. Также в проекте заложены оконные, дверные, воротные проёмы.
- Прогоны покрытия для удешевления предусмотрены из гнутого сечения. Имеют дополнительные в середине затяжки, препятствующие боковому выгибу, увеличивают жесткость и обеспечивают тем самым надежный стык между сэндвич панелями.
- Фундаменты — отдельно-стоящие, низ бетонной подготовки которой на глубине ниже промерзания, которая считается для каждого города отдельно. По ним укладываются цокольные конструктивные балки (под воротами усиленные).
- Плита пола имеет минимальную толщину и армирование, необходимое для складирования товаров. Она дешевле в 1,5 раз чем от распространенного типового варианта 200мм, с сеткой 12А400.
Технико-экономические показатели
Климатические условия в Москве можно сказать щадящие и поэтому расход материалов на строительство может показаться меньше (не считая южных районов
| Расчетный показатель | Значение |
|---|---|
| Общая металлоёмкость | 49,8т |
| Удельный расход металла | 34,6кг/м² |
| Объём бетона // арматуры | 393м³ // 13,9т |
| Удельный расходы | 0,27м³/м² // 9,7кг/м² |
Строительные чертежи
Ниже приведу проектная и рабочая документация разработанные для склада 24 на 60 метров. Понятно что в них лишь часть информации, необходимая для понимания возможностей конструктора. Некоторые данные удалены ввиду защиты авторских прав.
Стадия КМ
Возможно потребуется для разрешений в администрации:
Чертежи КМ складского здания площадью 1500 м.квДокументация КМД
Для изготовления и монтажа металлоконструкций (сварщикам):
Альбом КМД складского объекта 1500 м²Раздел КЖ
Отображается армирование ЖБК:
