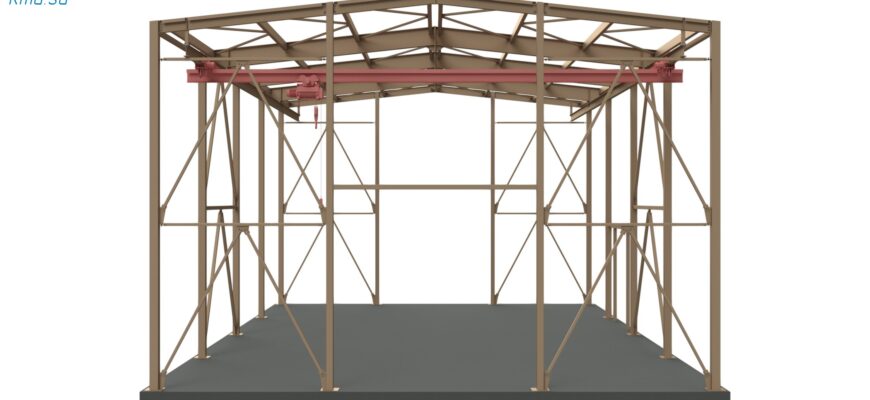

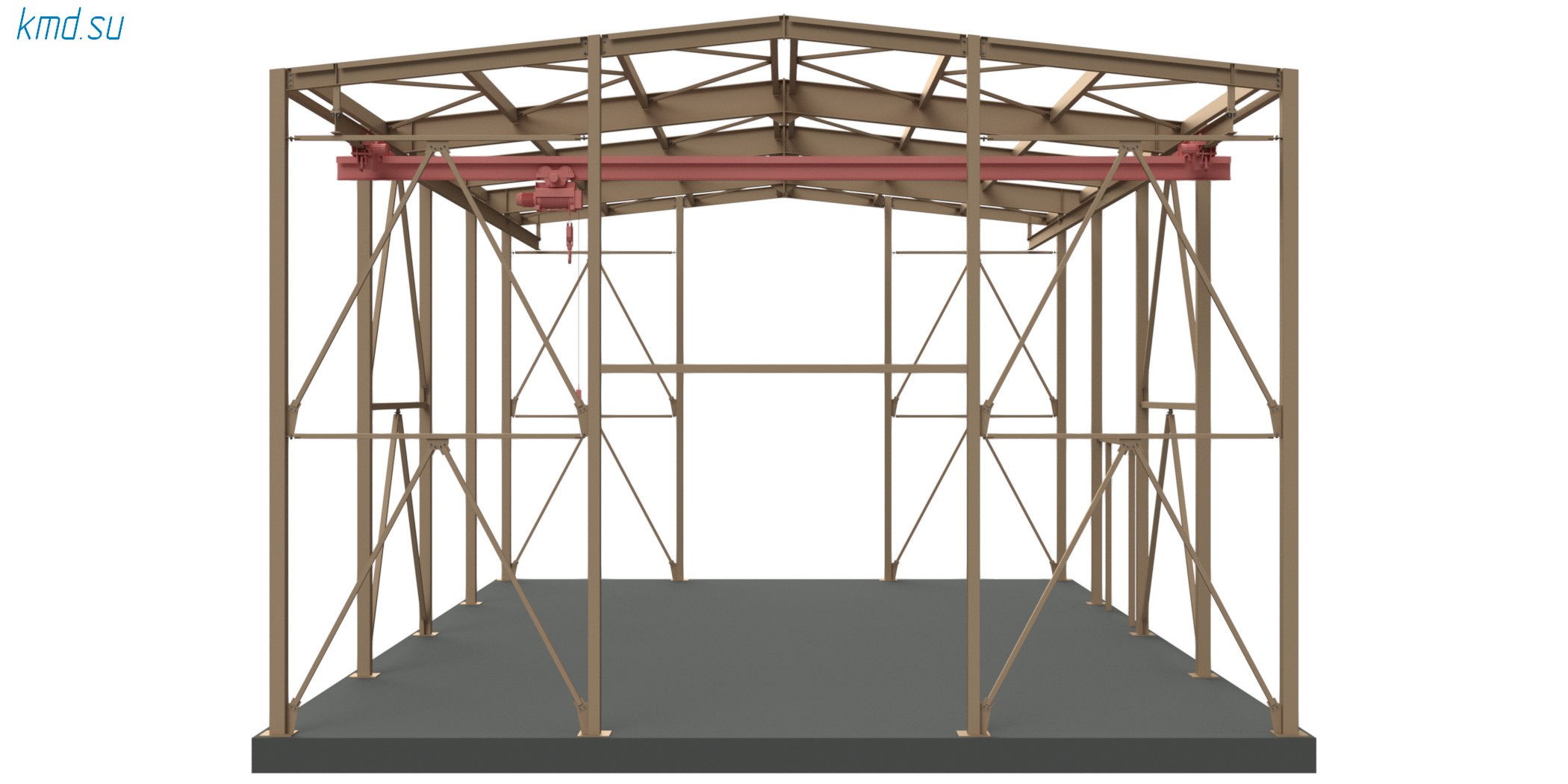

Производственно-складское здание 12×20 м

Пример разработки строительных чертежей на быстровозводимые металлоконструкции склада 12 на 20 метров, высотой 8м, с подвесной кран-балкой, грузоподъемностью 3,2 тонны. Данное здание построено летом 2025 в г. Новосибирск. Работа была выполнена по договору с самозанятым, официальная лицензия не требовалось поэтому по стоимости вышло в двое дешевле, однако 6% на налоги пришлось заплатить Заказчику. Строение рассматривалось по записям как гараж, но высокий потолок, намекает об обратном. Заказ был на разработку разделов КМ КМД КЖ (на монолитный фундамент и металлокаркас).

Особенности проектирования склада 12 х 20 метров

• Мы видим нестандартные размеры — шаг рам пять метров — приводит к дополнительным сварным работам по стыковке профилей, так как длина покупаемого хлыста всегда 12,0м. В этом нет проблемы, но сварные швы часто вызывают опасение и правильно ведь с полным проваром сварку сделает качественно не каждый сварщик
• Заявлено — экономичный плитный фундамент, который совмещается с плитной пола! Это всегда хорошо если непучинистый грунт. Отличное решение, но для этого необходимо по контуру усиление ее (ребро), на которое устанавливается колонны. Именно в этом случае можно основную часть заложить небольшой толщины.
• Склад 12 на 20 метров отапливаемый — предусмотерны необходимые детали для крепления сэндвич панели и ворот были заложены в проект. Окна не предусматривались. На кровле предусмотрены затяжки от прогиба прогонов — это сохраняет герметичность стыков панелей.
• Конструктивная система для небольших строений стараюсь принимать полностью связевую — это заметно позволяет сократить металлоёмкость на стойках, особенно если они выше 6,0м. Чтобы каркас функционировал при этом правильно — необходимо по стенам установить распорки, а также по кровле (чтобы образовался жесткий диск). При этом получается жесткая коробка здания. Стойки при этом из профильной трубы и здесь важно не допускать отверстия в нем, что бы исключить конденсат в полости.
• Наличие кран-балки заметно прибавляет трудоёмкость как в расчетах, так и в чертежах. Для устойчивости крановых балок — также необходимы предусматривать дополнительные затяжки. Но в нашем случае нет в них необходимости, тк покрытие из прокатных балок.
• Прогоны покрытие укладываются в створ балок покрытия, что приятно уменьшает высоту сооружение на 200мм. Однако строителя такое решение не любят, тк усложняется процесс монтажа

Строительная документация

Здесь приведу проектные и строительные чертежи склада 12 на 20 м, выполненные мной. Следует отметить что авторских прав ради убираю все важную  информацию о профилях и размерах. Вы можете изучить конструктивные решения и выполнить по аналогии или заказать работу у меня (конструктор со опытом с 2008г.)

Проект КМ

Необходим для получения разрешений — некий паспорт на металлокаркас:

Альбом КМД

Нужен для сварщиков — по этому альбому любая бригада нарежит детали, изготовит и смонтирует металлоконструкции:

Раздел КЖ

Армирование монолитных железобетонных конструкций, в нашем случае плитно-ребристый фундамент:
