На этот двухэтажный магазин разрабатывался проект на металлические конструкции и каркас в начале 2026 году. Место строительство Чувашия — с. Моргауши. Этот объект на разработку дала мне коллега, с которой мы сотрудничаем очень давно. Заказчик «нерусский», как это потом выяснилось, а мне приятней когда коренным жителям проектирую, а те малоактивные как оказывается. Были приятные заказы когда подготавливал документацию для Казахстана, Кыргызстана местным.
Проектирование здания
Исходными данными для разработки были наброски архитектора на уровне черновика, контакты которых не было. Пришлось импровизировать с размерами по оконным и дверным проемам и размерами эвакуационных лестниц.

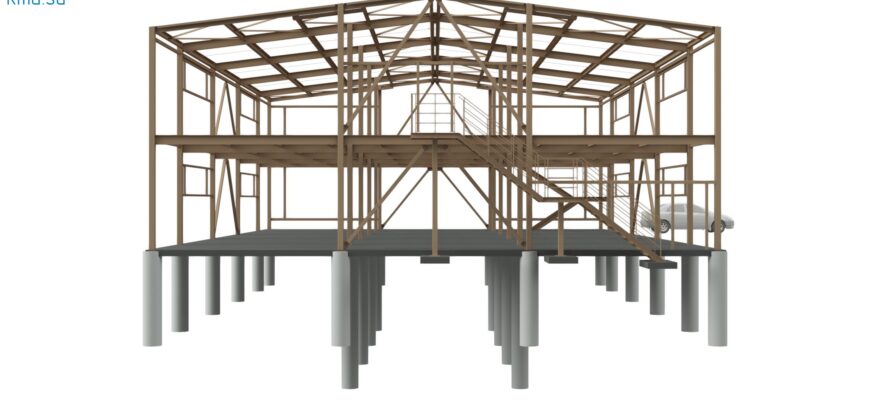

Металлокаркас
- Конструктивная система двухэтажного магазина полностью связевая система. Те устойчивость сооружения обеспечивается за счет вертикальных и горизонтальных распорок по стенами и крыши. Такое решение уменьшается сечения колонны, а также дает возможность строить на любых типах фундамента
- Имеется наружная лестница — отдельная история, кажется мелочь, а вот трудоёмкость она прибавляет неприятно заметно, своими мелкими деталями ступеней и ограждений.
- Внутренняя лестница по косоурам из сборных железобетонных ступеней.
- Высокие витражи — под них необходимо предусматривать усиленные элементы, которые воспринимают не только собственный вес, но и заметное усилия от ветра.
- Ограждающие конструкции сэндвич панели, под которые предусмотрены необходимые детали для их крепления под ключ
- Здание полностью сборно-разборное, такой вариант применяется всегда для крупных объектов. Хотя «строители» бывает все по месту выполняют. Если встретите такое предложение: «мол сами сделаем по месту» — лучше отказываетесь от них — я более 20 лет в проектировании и все равно не доверяю своему опыту и всегда делаем индивидуальный расчет.
- Кровля из сэндвич панелей — поэтому обязательно предусматриваем затяжки от бокового прогиба, в противном случае высокая вероятность деформаций и протечек
Раздел КМ
Это чертежи, в которой отсутствует информации о принятых сечениях — для защиты авторских прав
| Расход стали | |
| Относительных расход |
Деталировочный альбом КМД
Необходим для строителей для изготовления монтажа. С этим альбомом можно обратиться к нескольким подрядчикам, чтобы выбрать для себя где по цене дешевле и по качеству выше услуга.
Фундамент

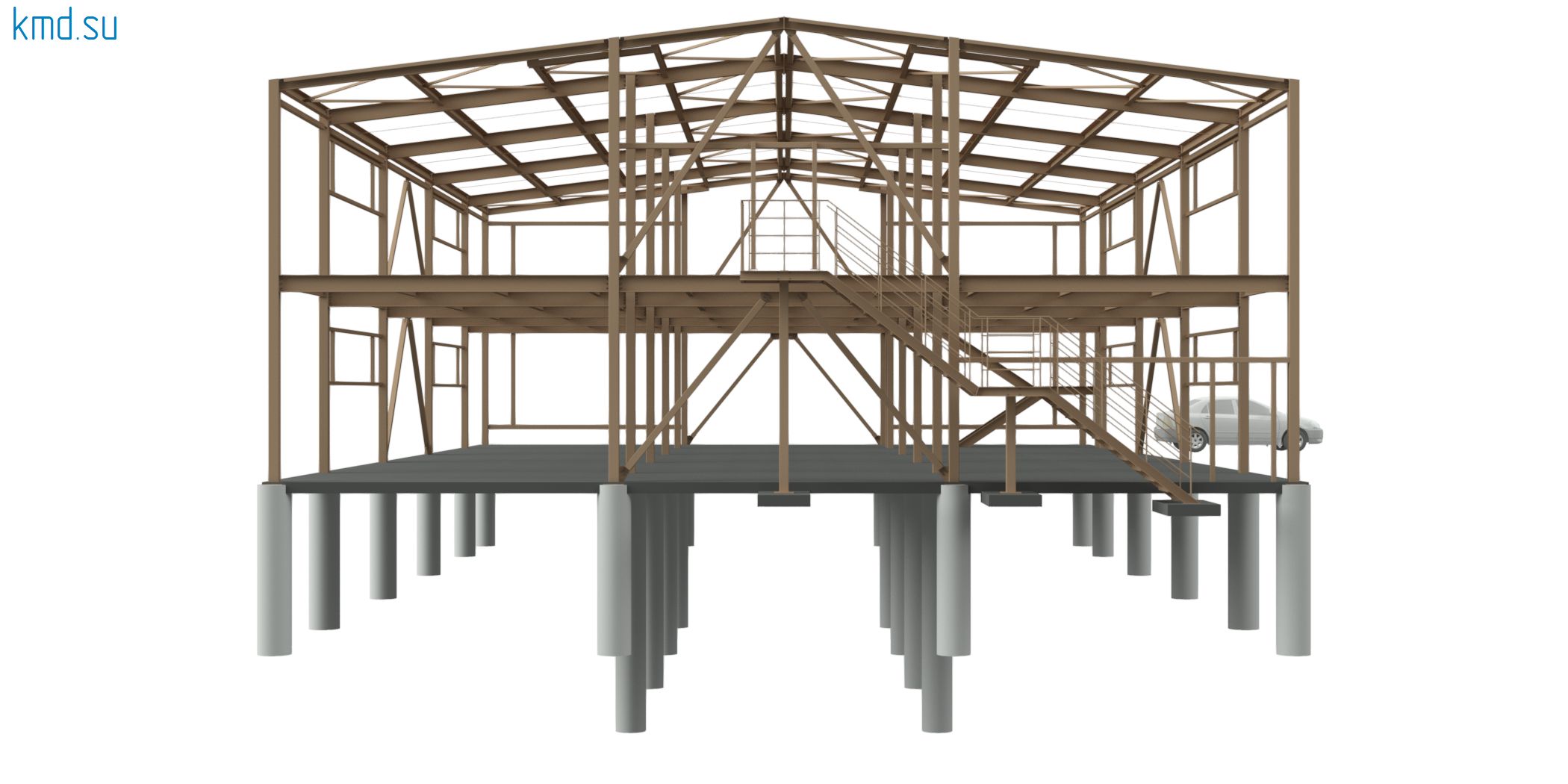

Существующий на сваях — Заказчик обратился к подрядчиками — они без проекта забурили сваи по своему опыту. Когда познакомился уже с забетонированными фундаментом — я поднял вопрос об ненадежном решений. Строители взяли ответственность на себя аргументировав что применяли подобные решения, тем более грунты глины — хороший грунт. На фото я отобразил как оно примерно должно быть по моему опыту!
